CP3 CR-Pumpe zerlegt.....Eine Fotostory mit etwas Text.

[ FMSO.DE - Fahren mit Salatöl (deutsch) ]

Geschrieben von Diethelm am 30. August 2006 22:53:58:

Hallo @Alle.
Ich berichte über die von mir durchgeführte Zerlegung
der Common-Rail-Pumpe, über die Fritten-Robert schrieb,
sie sei nach der Betankung an einer Wald-und-Wiesentankstelle
in Polen defekt geworden. Über den polnischen Sprit wurde
schon in der polnischen Werkstatt Seltsames gemunkelt!
Zur Erinnerung hier Fritten-Roberts Bericht:
http://f23.parsimony.net/forum49387/messages/290473.htm

Die Bilderdateien sind zwar unterhalb der 100 kb Grenze,
aber leider noch zu "pixelintensiv".

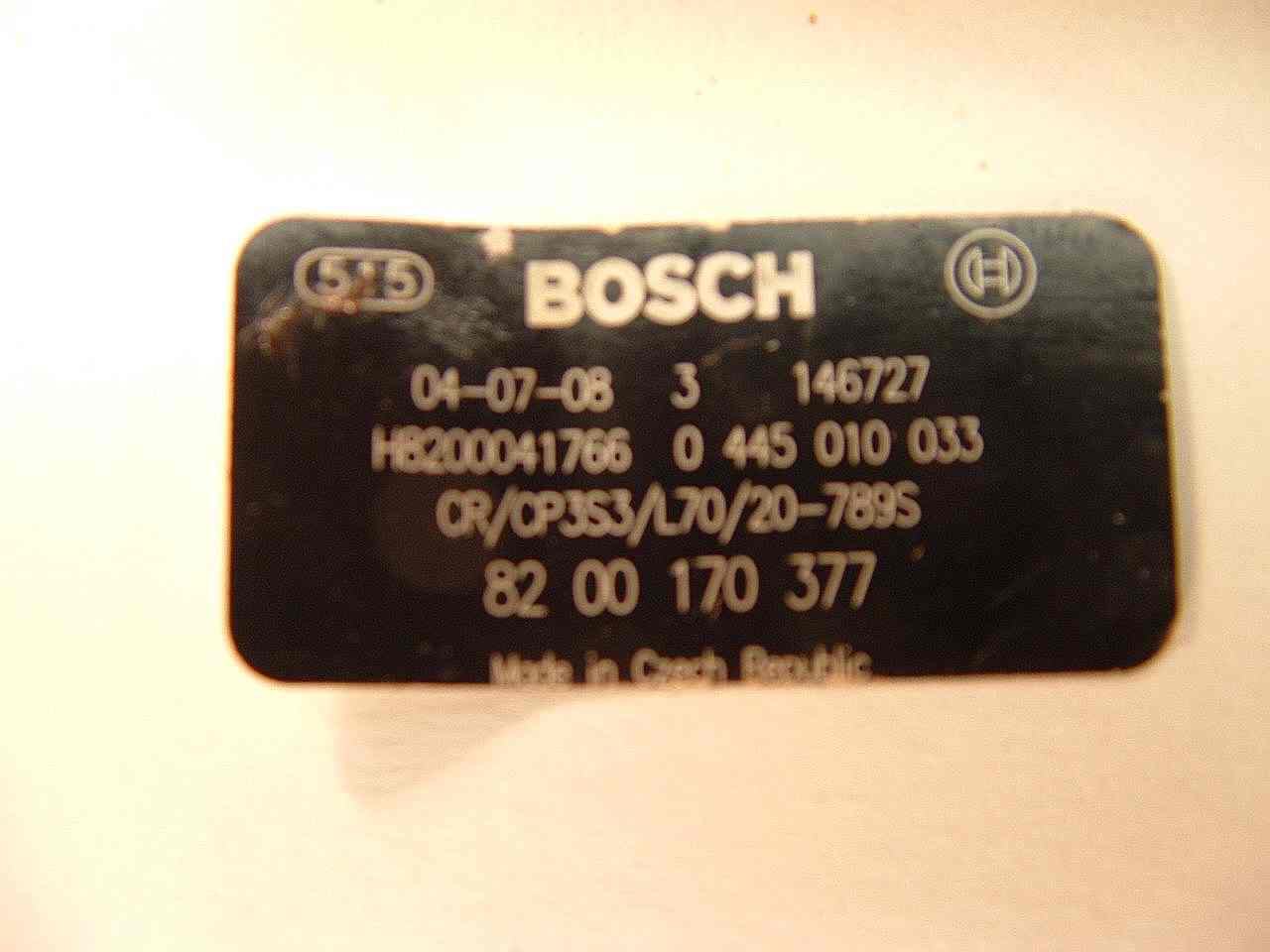

http://www.rapsinfo.de/tmp/Typenschild.jpg

Nun aber los mit der Fotostory.

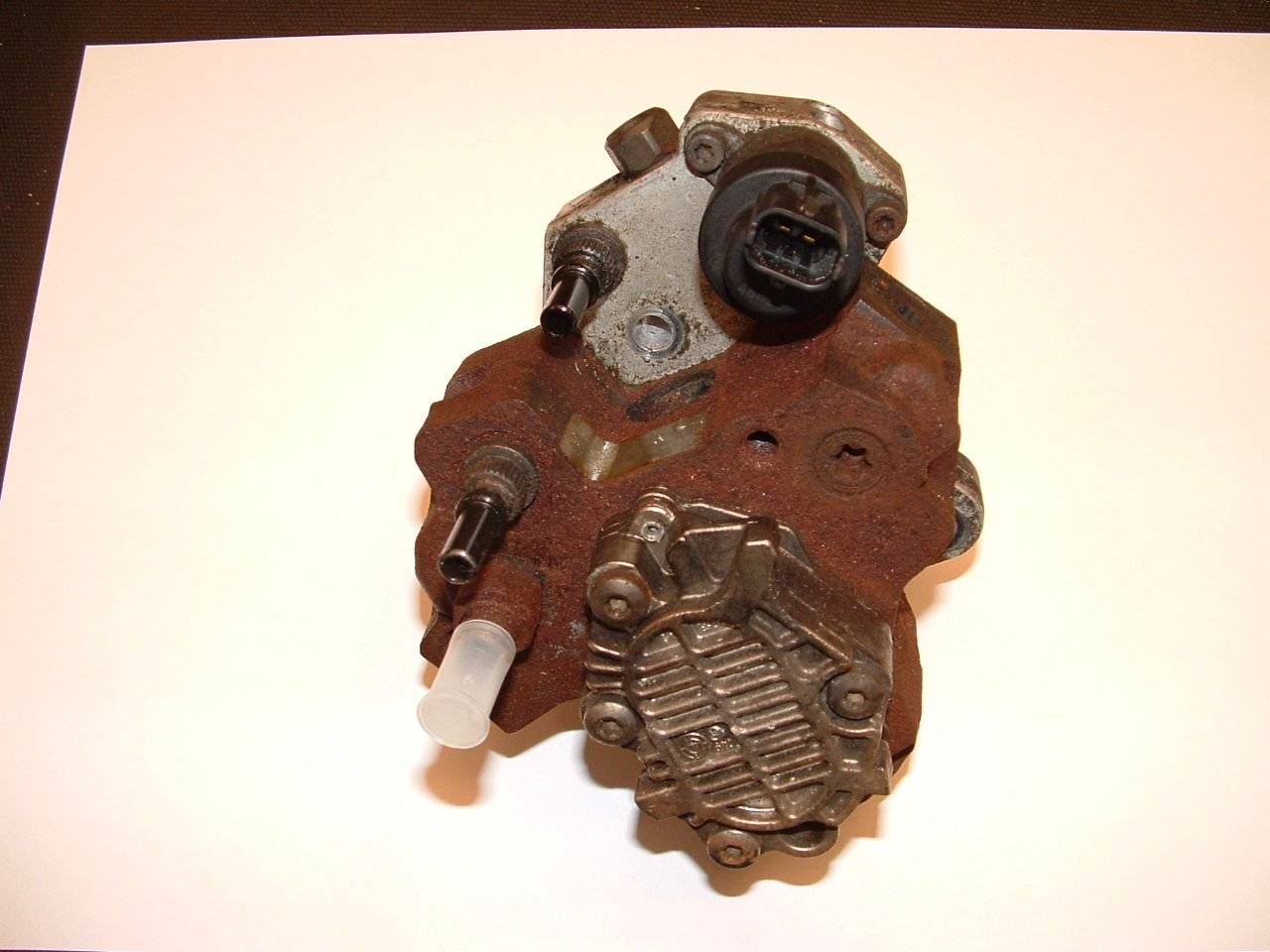

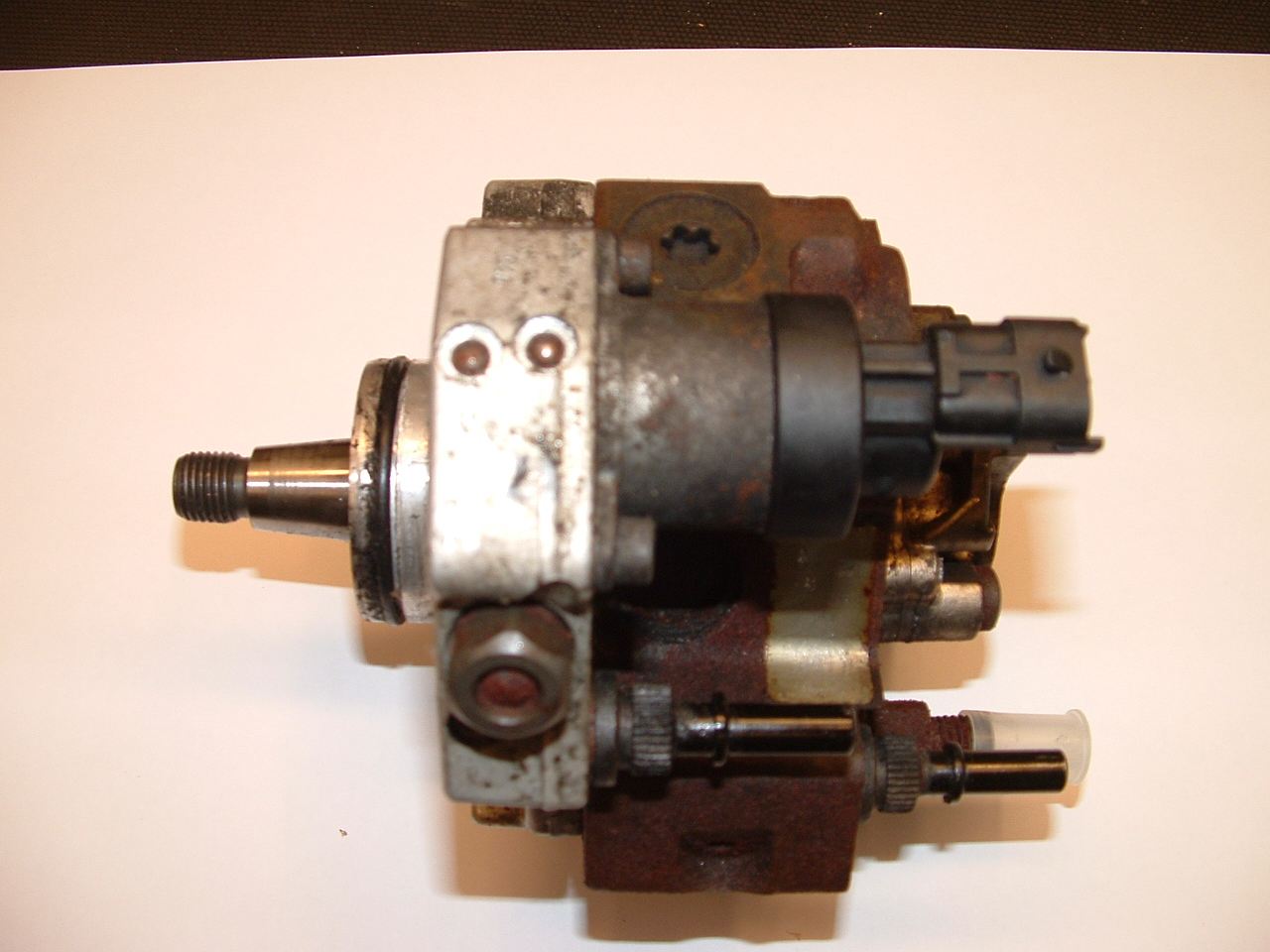

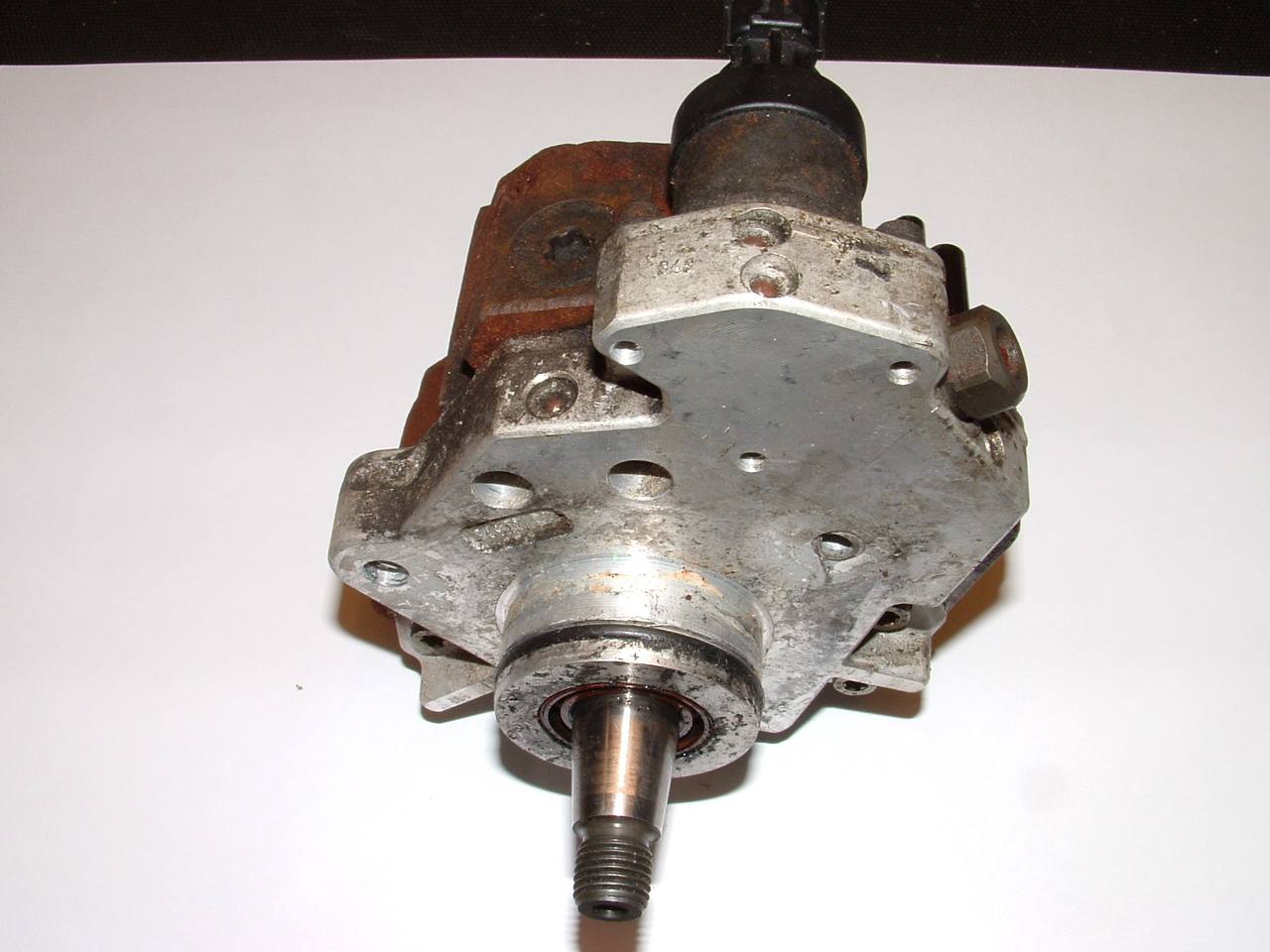

So sah die Pumpe nach dem Auspacken aus.

Mich störte an der Pumpe jedenfalls der nicht
vorhandene Korrosionsschutz des aus Stahlguss
bestehenden Pumpengehäuses.

http://www.rapsinfo.de/tmp/CP3_1.jpg

http://www.rapsinfo.de/tmp/CP3_2.jpg

http://www.rapsinfo.de/tmp/CP3_3.jpg

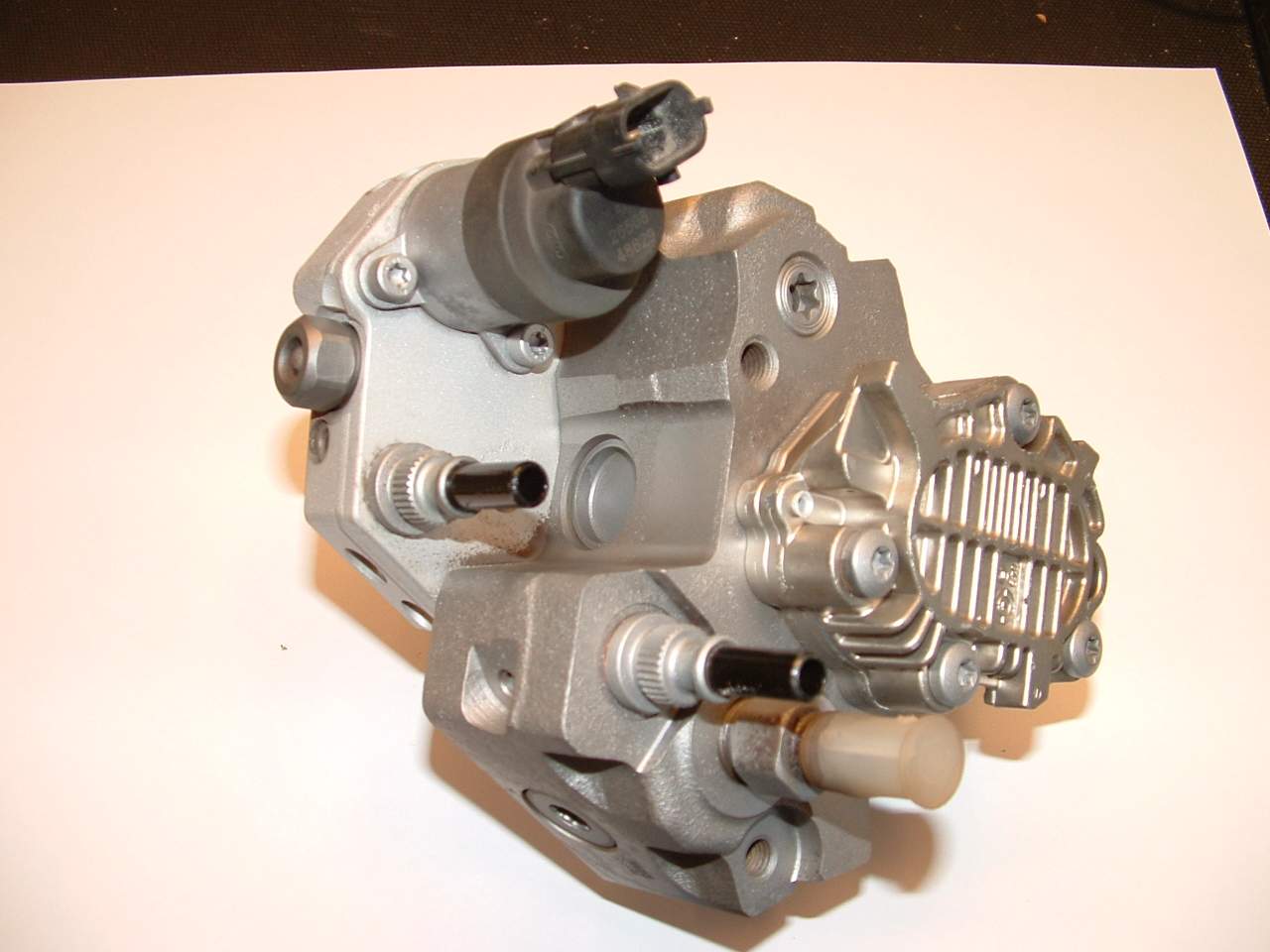

Zuerst habe ich sie "etwas gereinigt".

http://www.rapsinfo.de/tmp/CP3_sauber_1.jpg

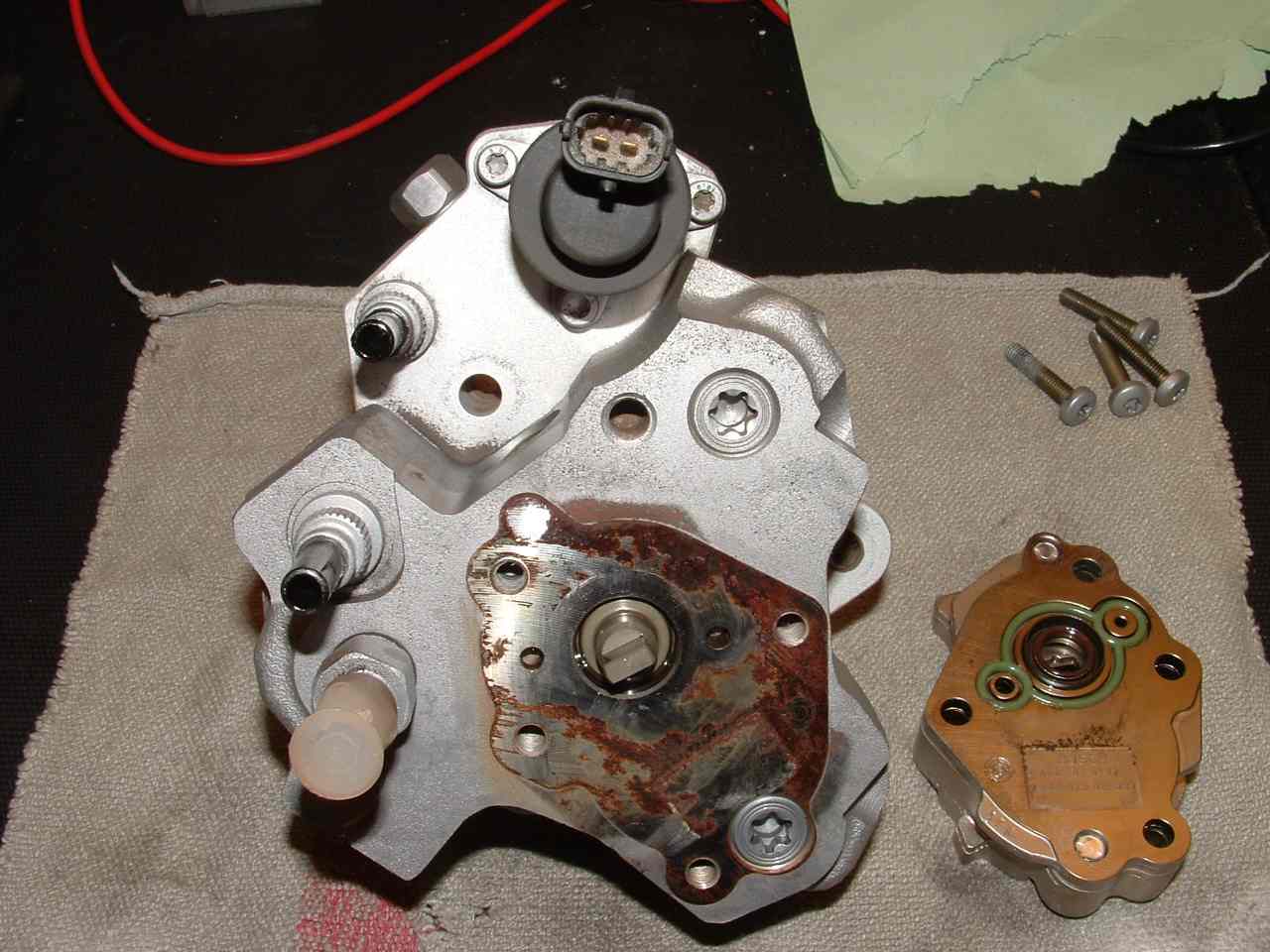

Danach wurde die Zahnradpumpe abgeschraubt.

Auch hier hatte sich der Rost schon eingenistet.

http://www.rapsinfo.de/tmp/CP3_ZRP_ab.jpg

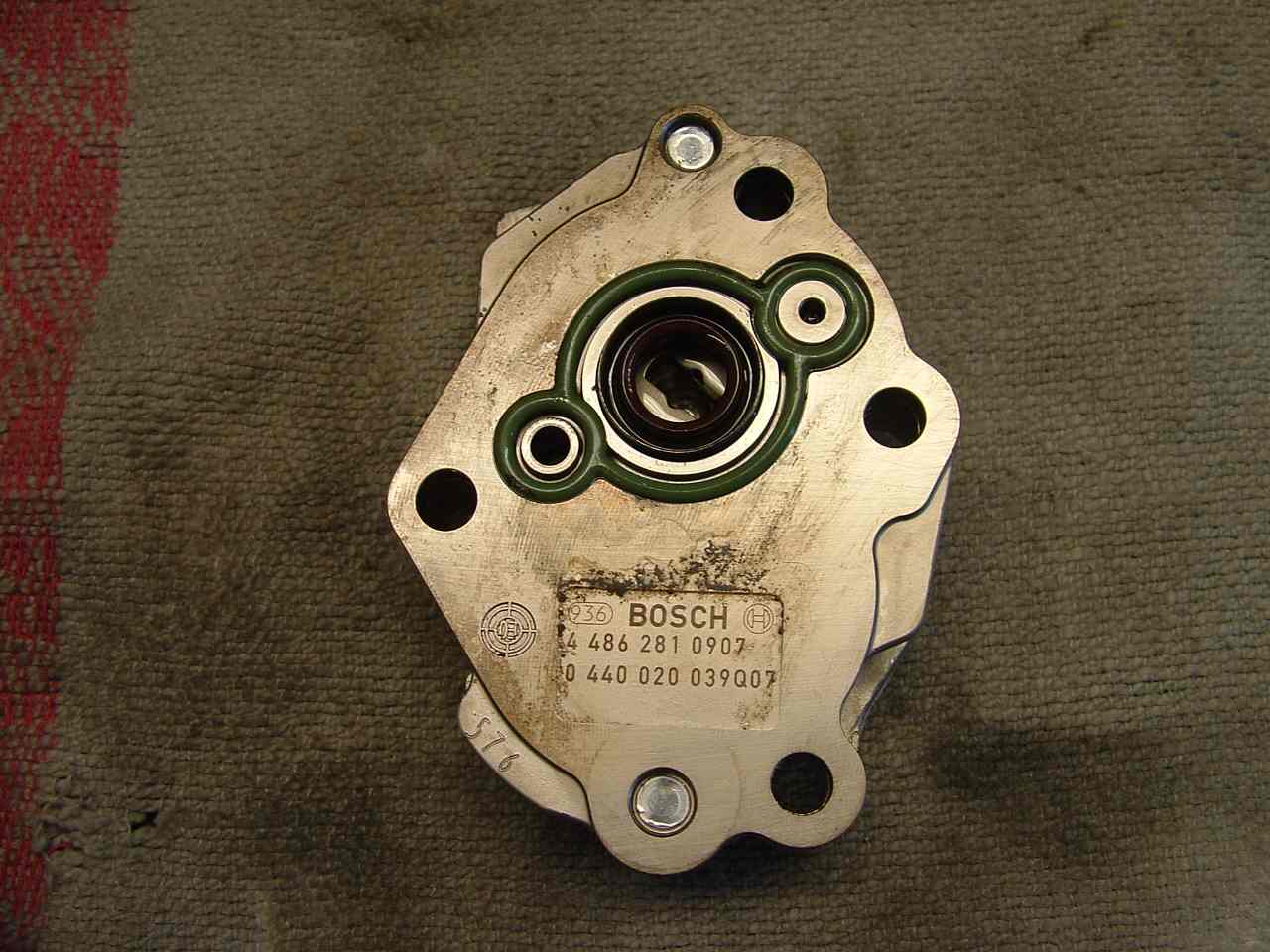

Die Zahnradpumpe ist irgendwie "rostfrei"

http://www.rapsinfo.de/tmp/CP3_ZRP.jpg

Dann habe ich das Gehäuse geöffnet.

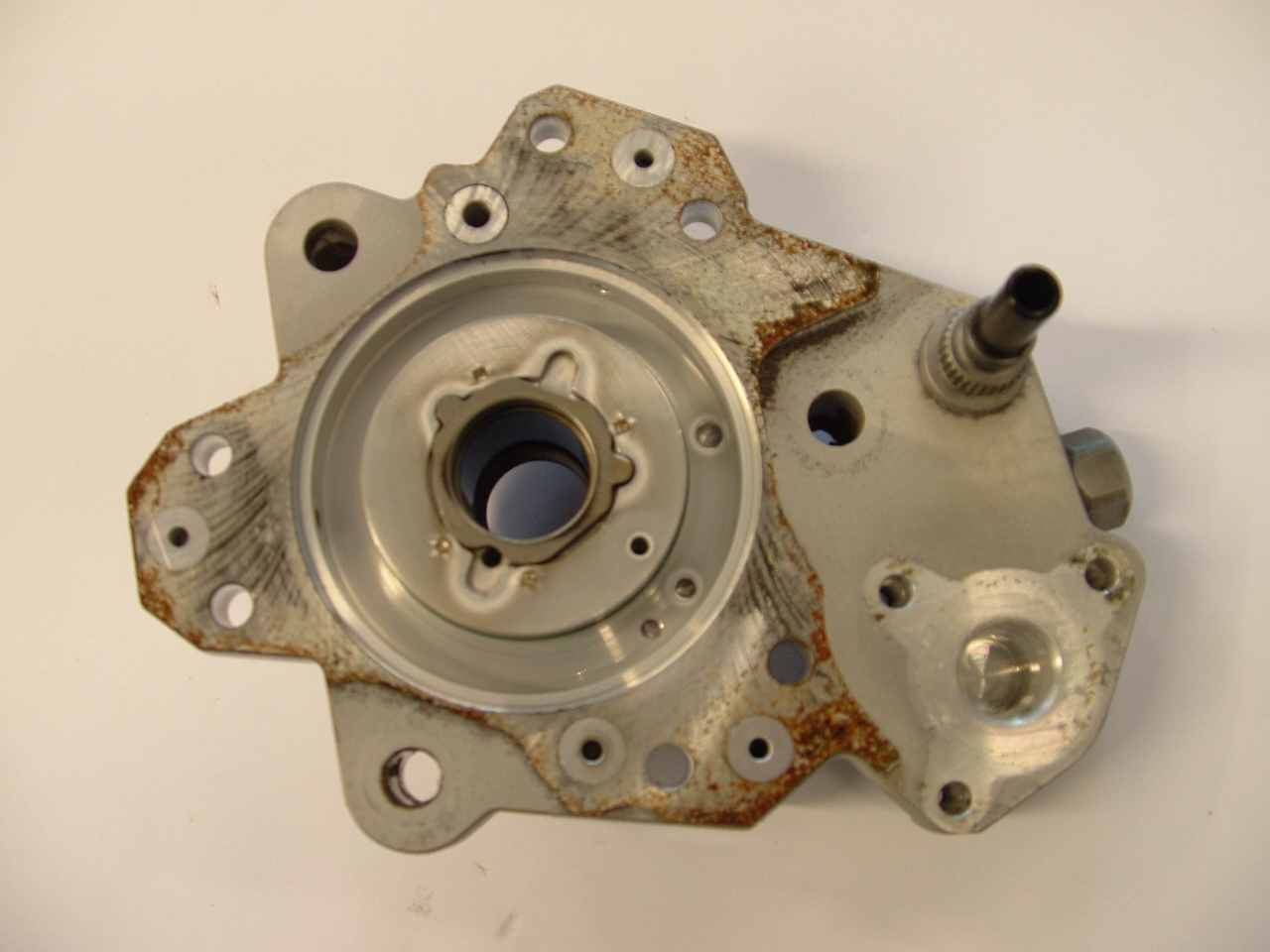

http://www.rapsinfo.de/tmp/CP3_Vorderplatte.jpg

Auch hier "wohnt" der Rost schon an der Dichtfläche.
Alle innenliegenden Teile sind aber unbeeinträchtigt.

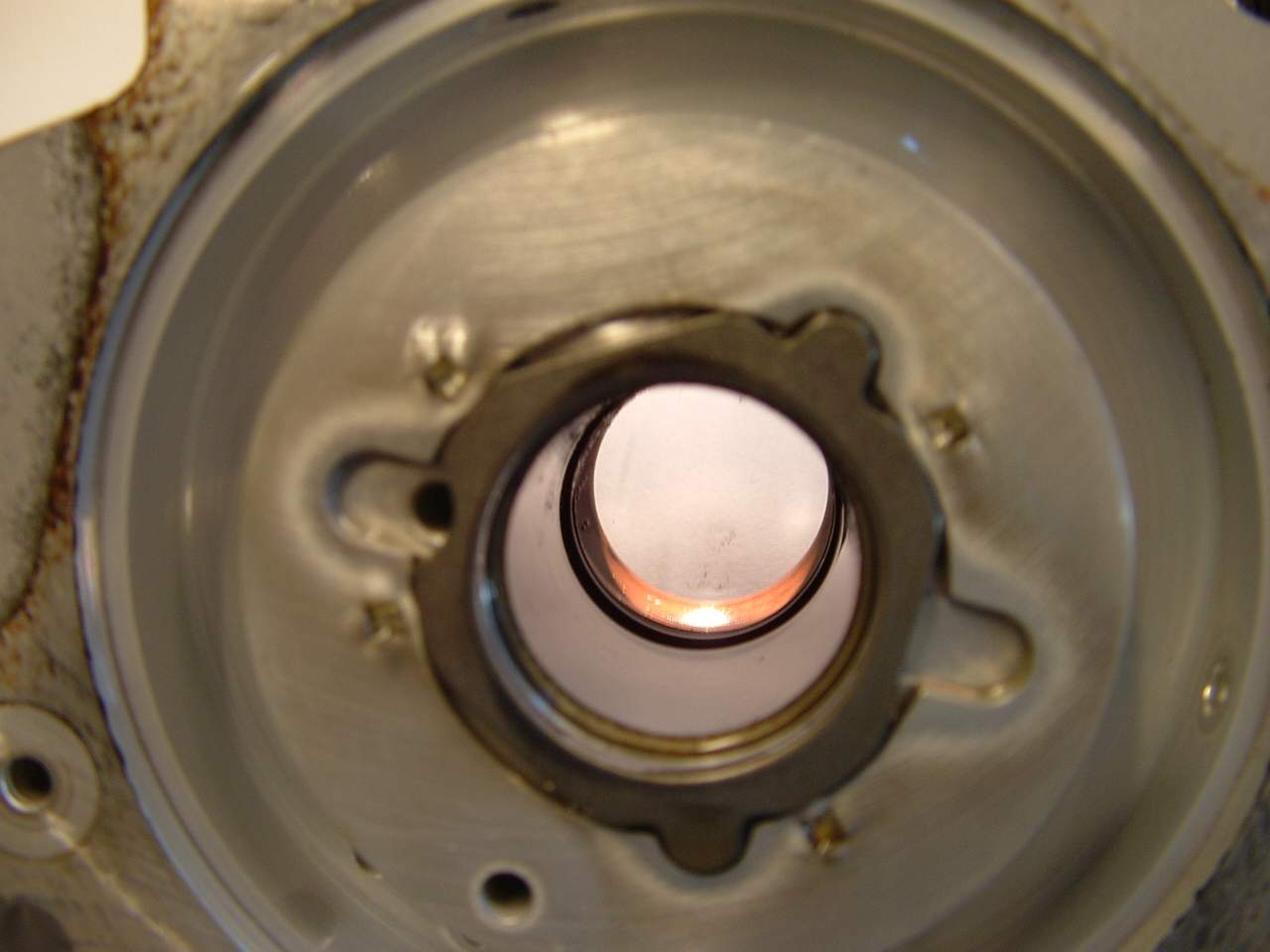

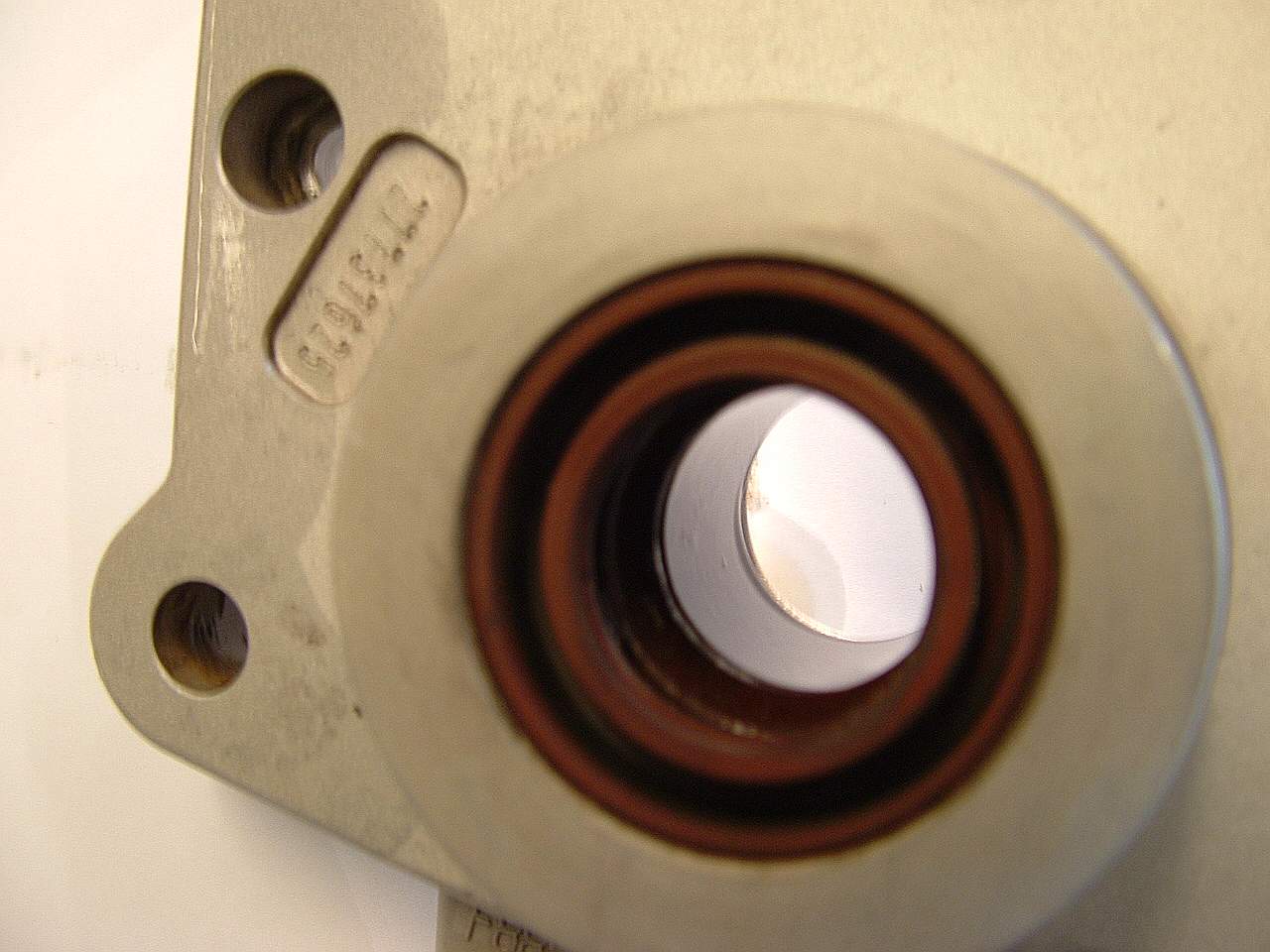

http://www.rapsinfo.de/tmp/CP3_Lager_von_innen.jpg

http://www.rapsinfo.de/tmp/CP3_%20Lager_von_aussen.jpg

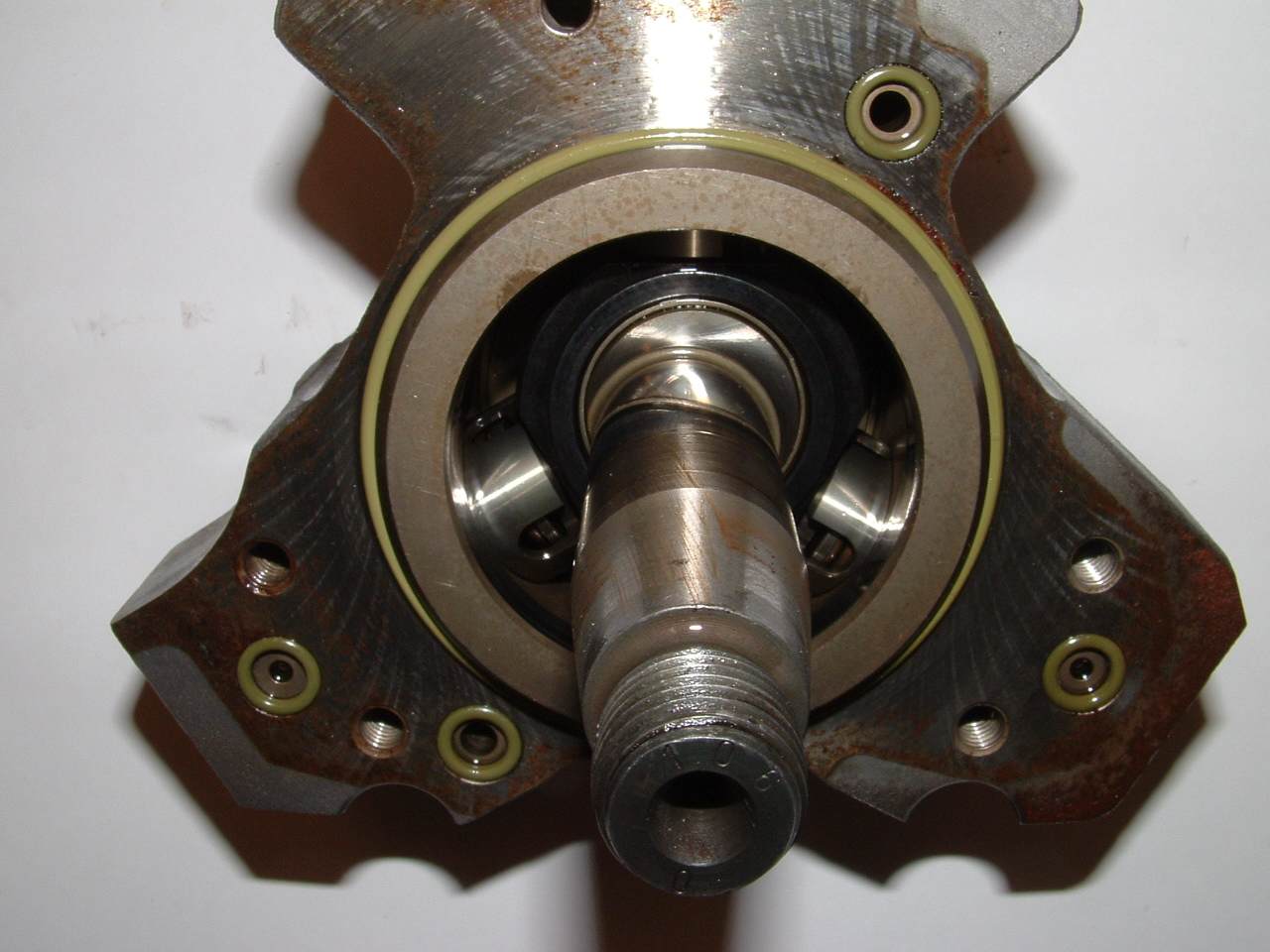

http://www.rapsinfo.de/tmp/CP3_Innenansicht_1.jpg

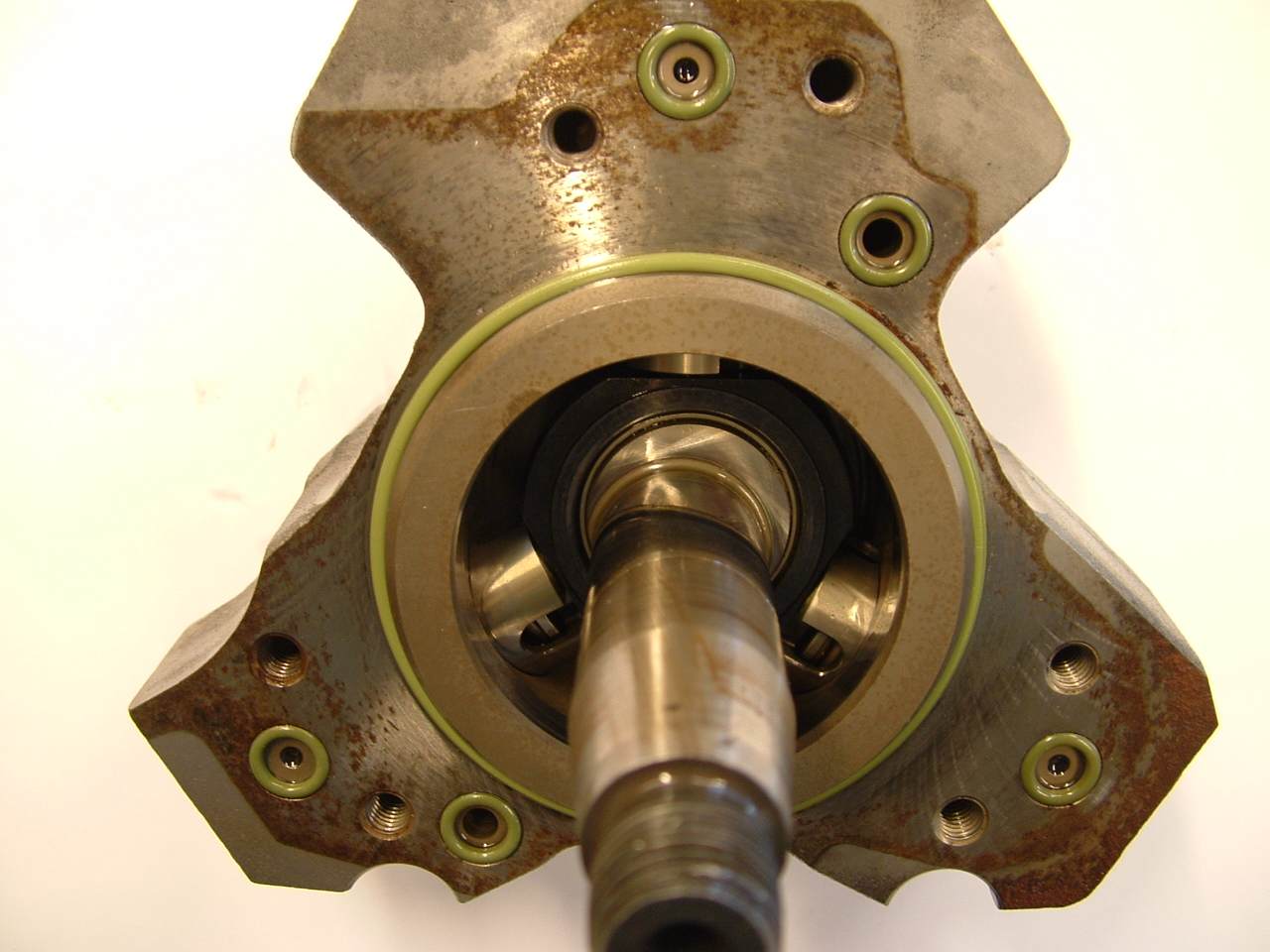

http://www.rapsinfo.de/tmp/CP3_Innenansicht_2.jpg

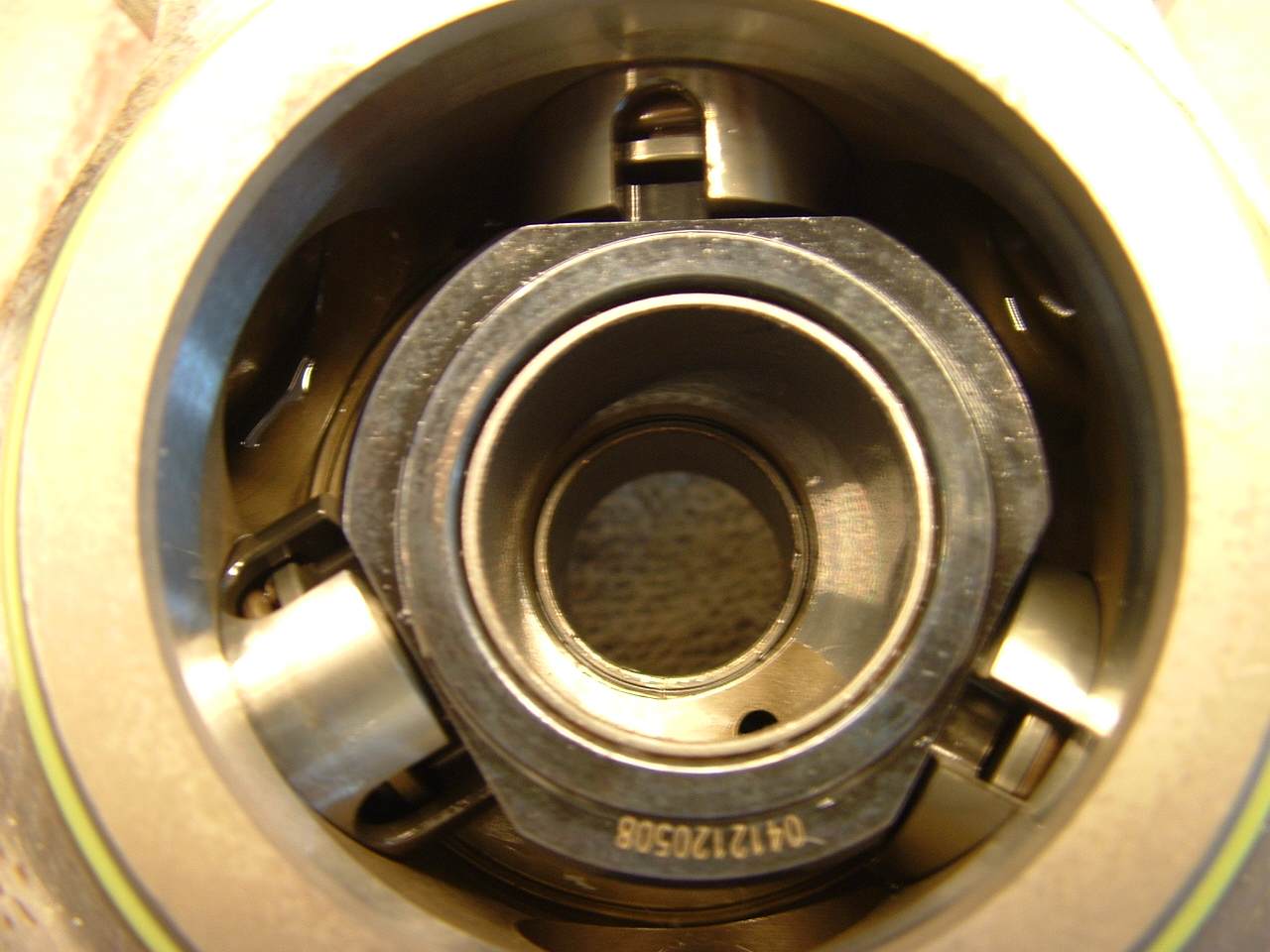

http://www.rapsinfo.de/tmp/CP3_Innenansicht_ohne_Welle.jpg

Hier noch der "Dreck", der zwischen den Simmeringen saß.

http://www.rapsinfo.de/tmp/CP3_WDR_Dreck.jpg

Nun kommen wir zum Zustand der anderen Teile.

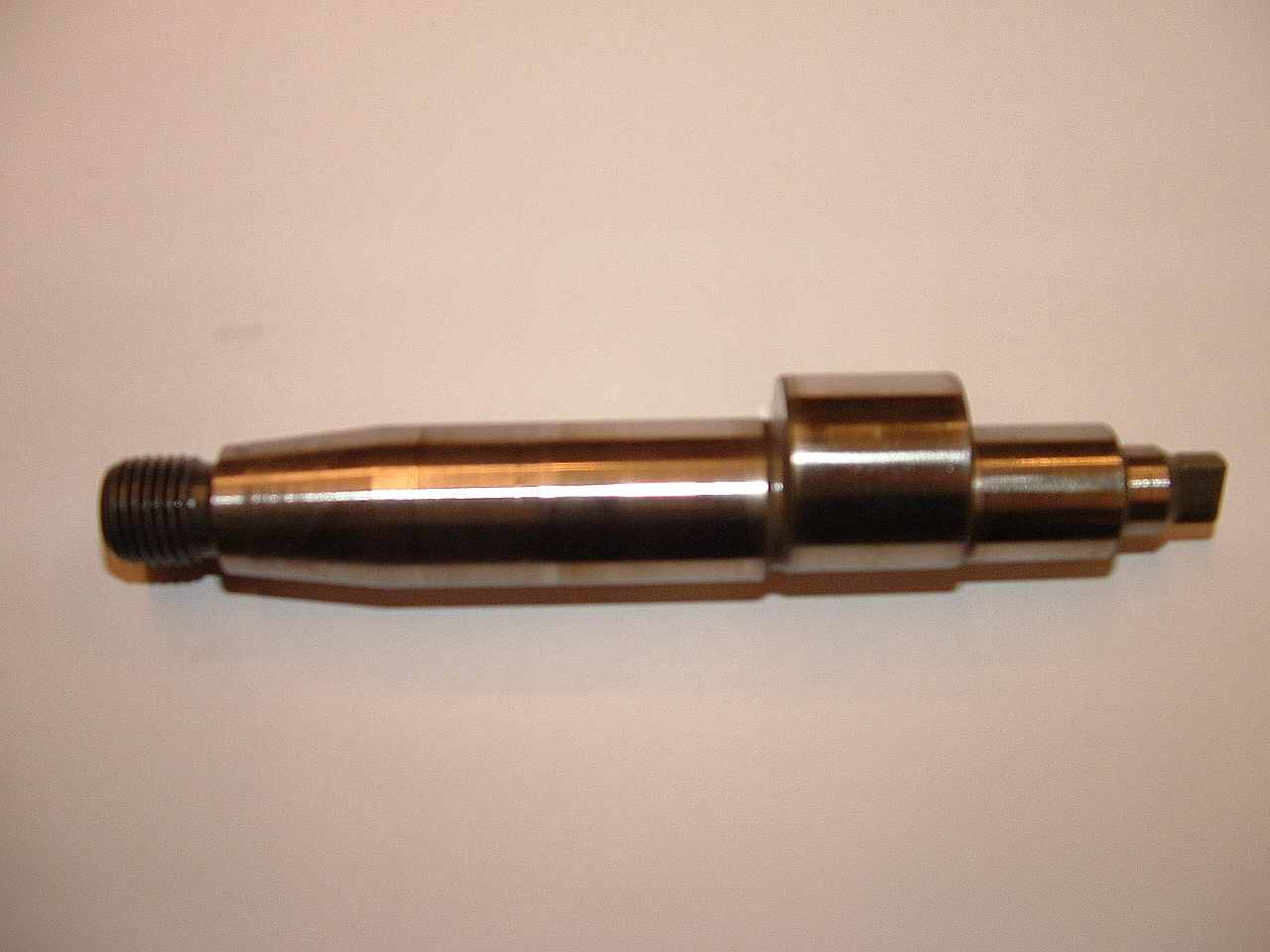

Die Exzenterwelle in verschiedenen Ansichten.

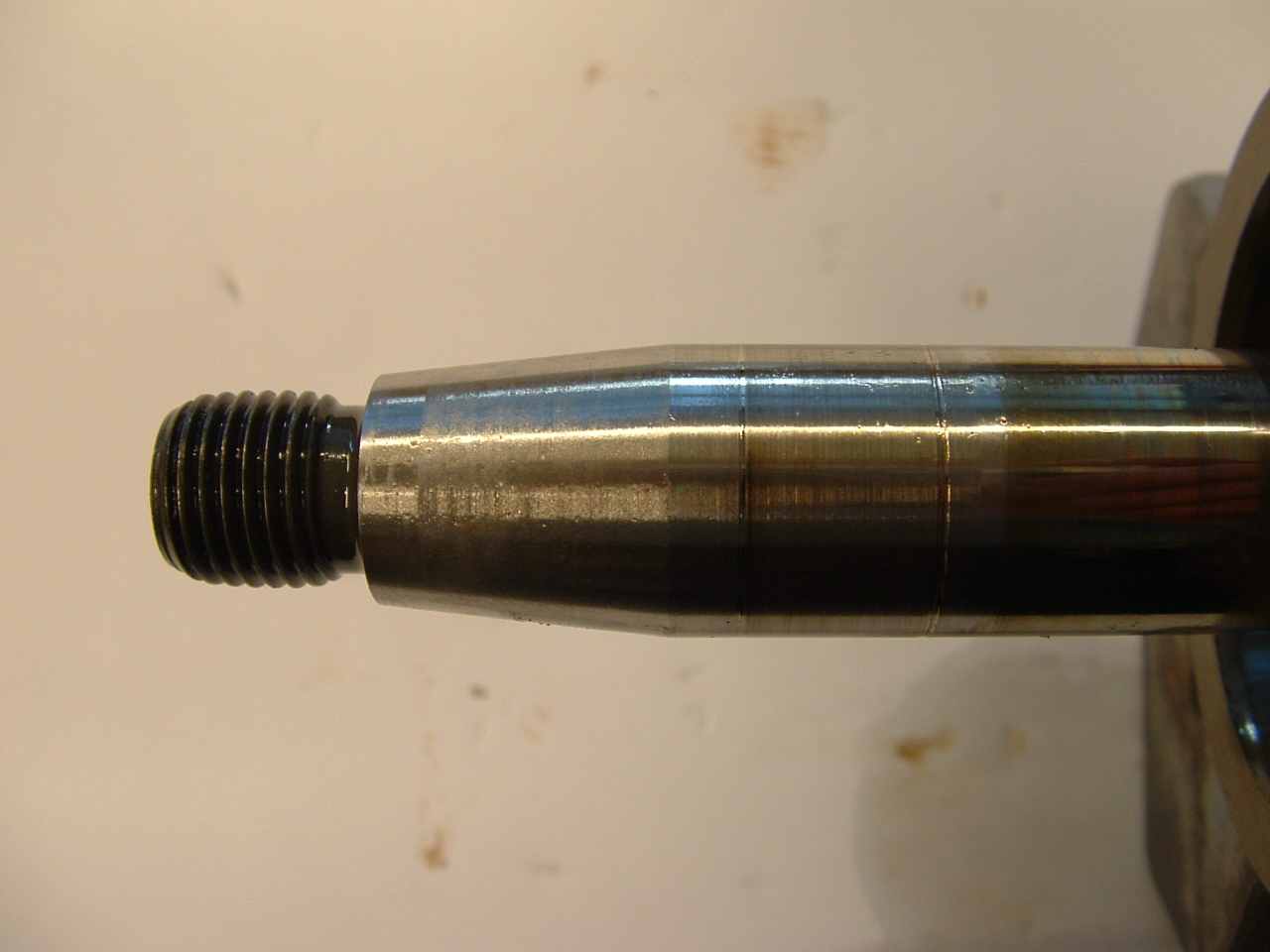

http://www.rapsinfo.de/tmp/CP3_Welle_Vorderteil.jpg

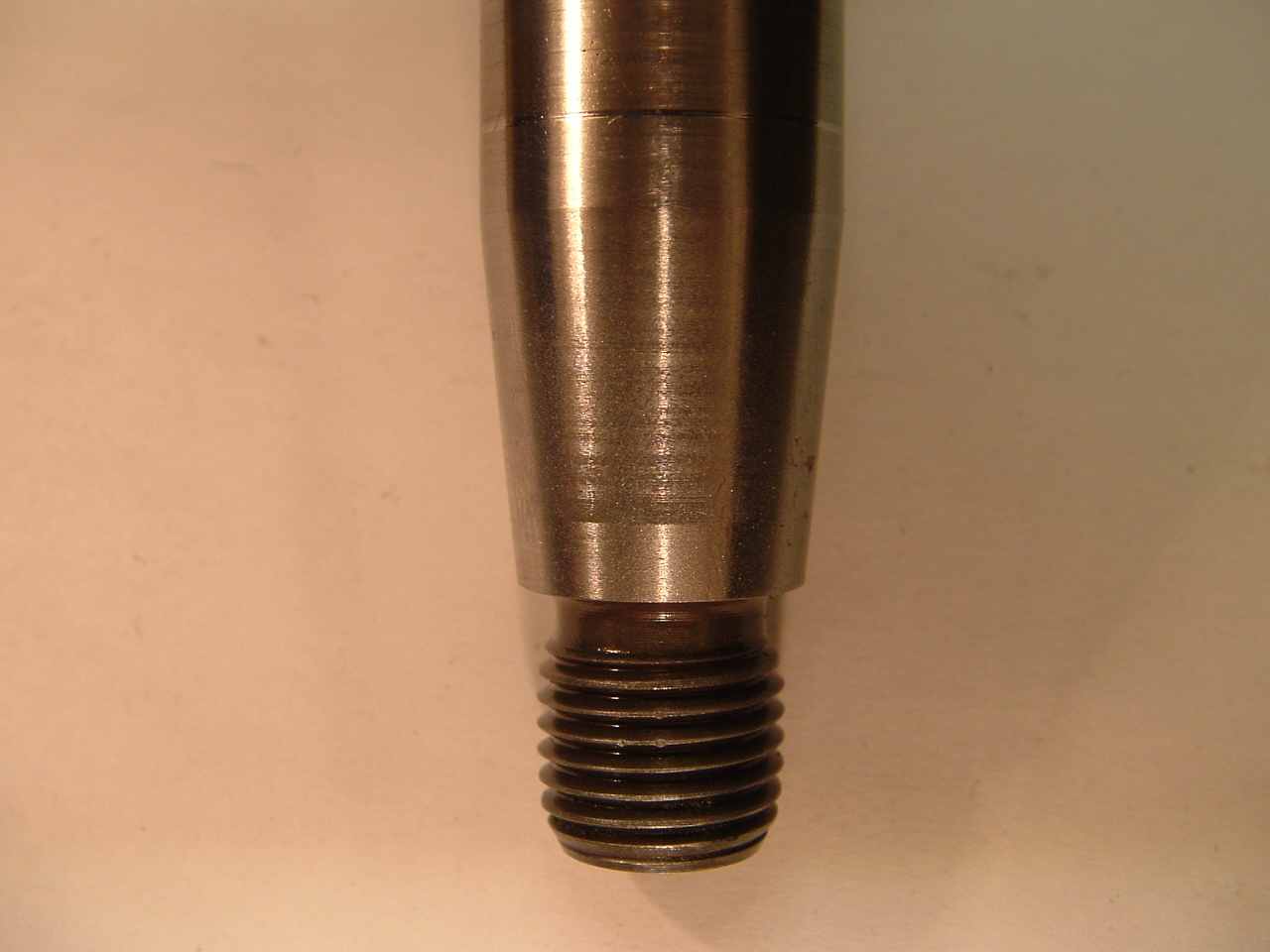

http://www.rapsinfo.de/tmp/CP3_Welle_Konus.jpg

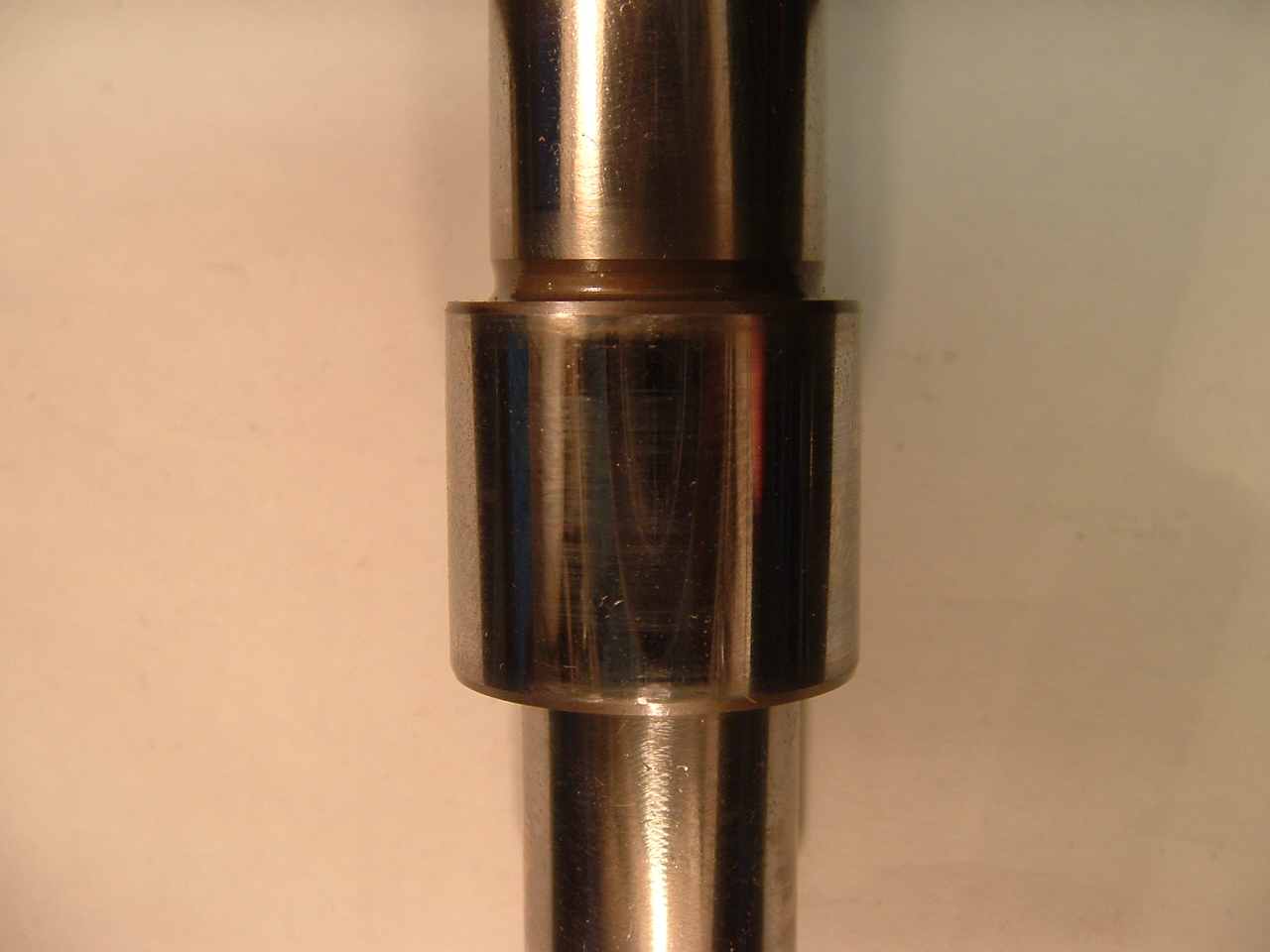

http://www.rapsinfo.de/tmp/CP3_Welle_Exzenter.jpg

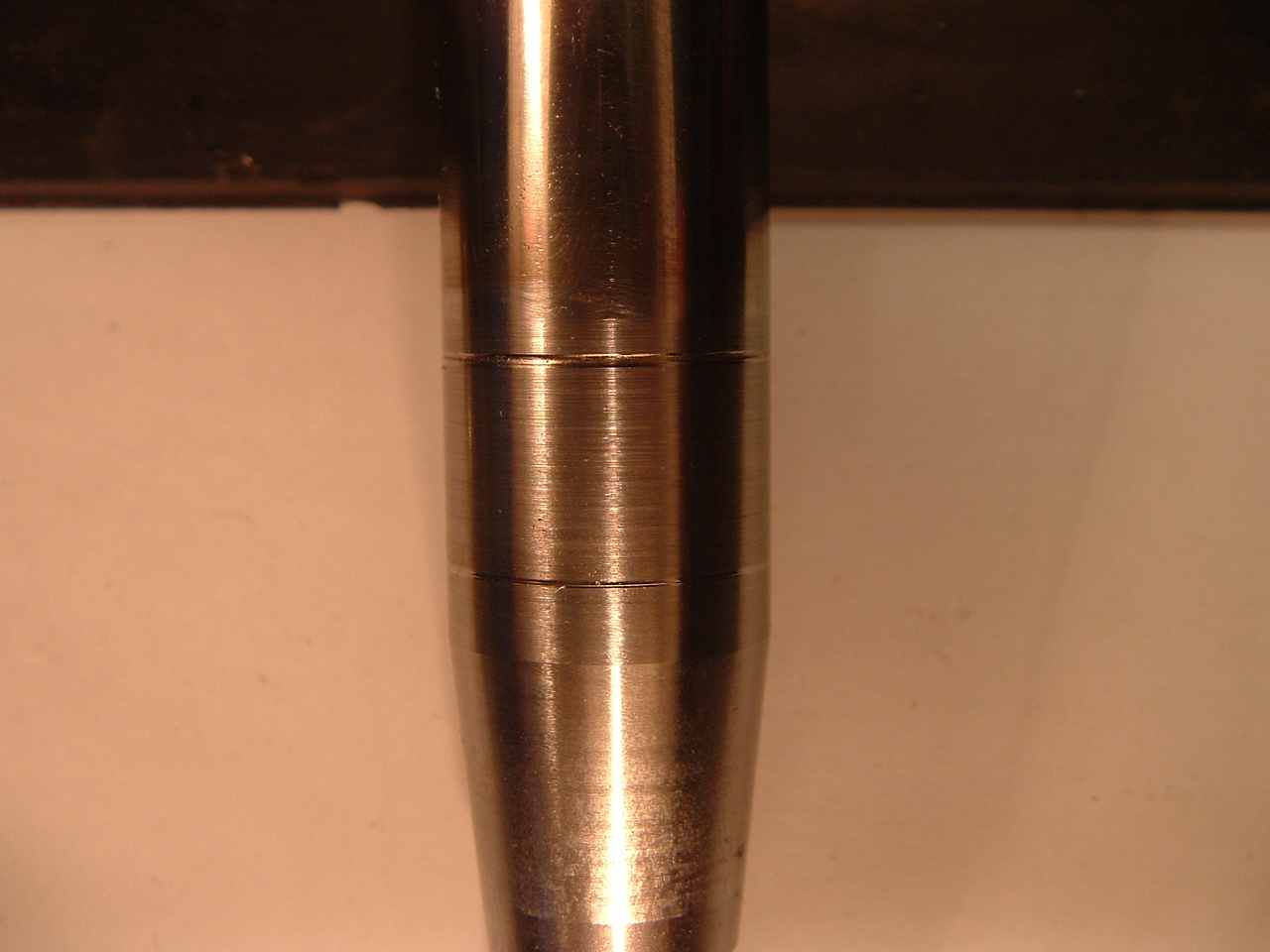

Spuren der zwei Wellendichtringe.

http://www.rapsinfo.de/tmp/CP3_Welle_WDR-Spuren.jpg

http://www.rapsinfo.de/tmp/CP3_Welle.jpg

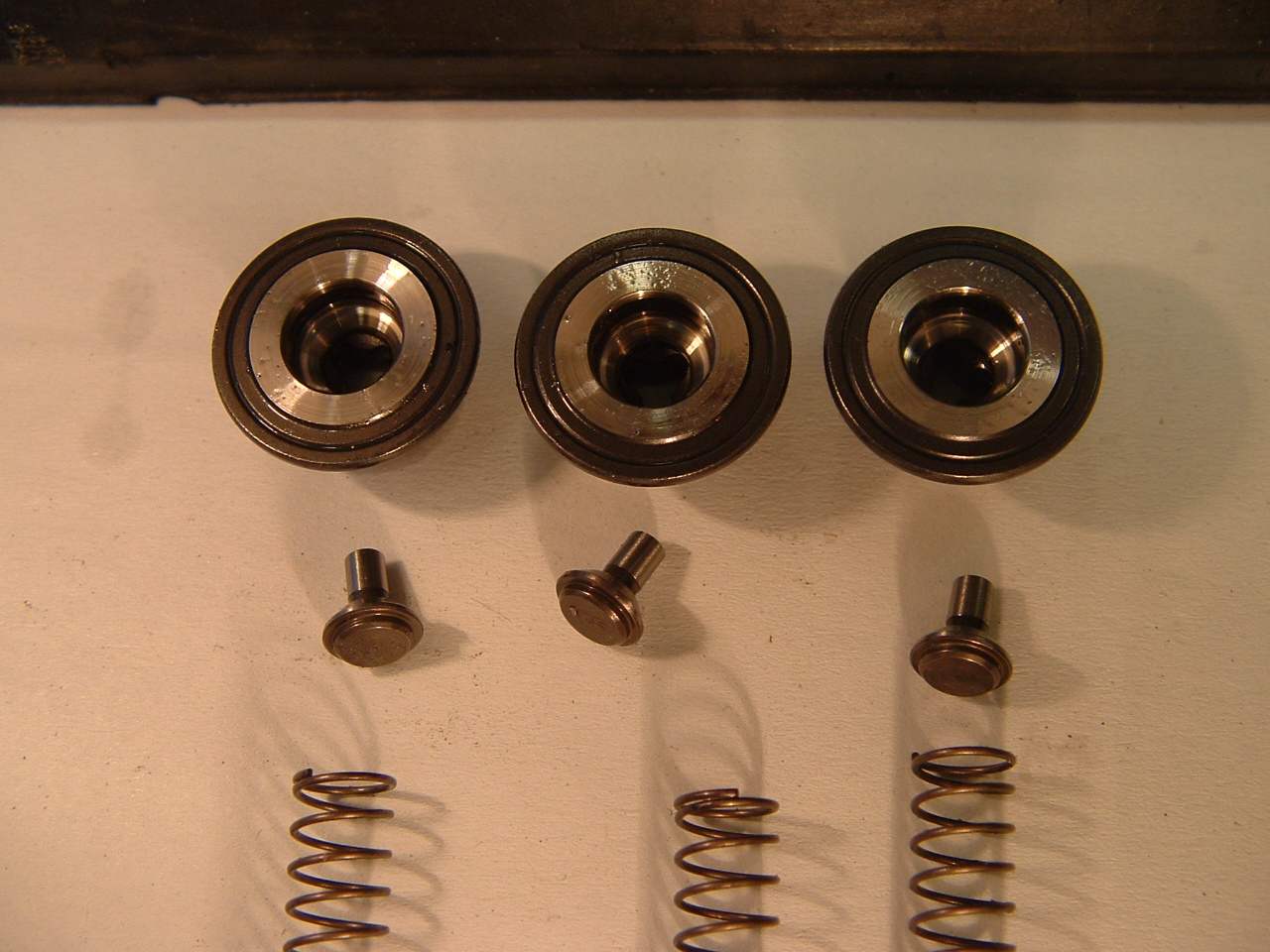

Die Zulaufventile.

http://www.rapsinfo.de/tmp/CP3_Saugventile.jpg

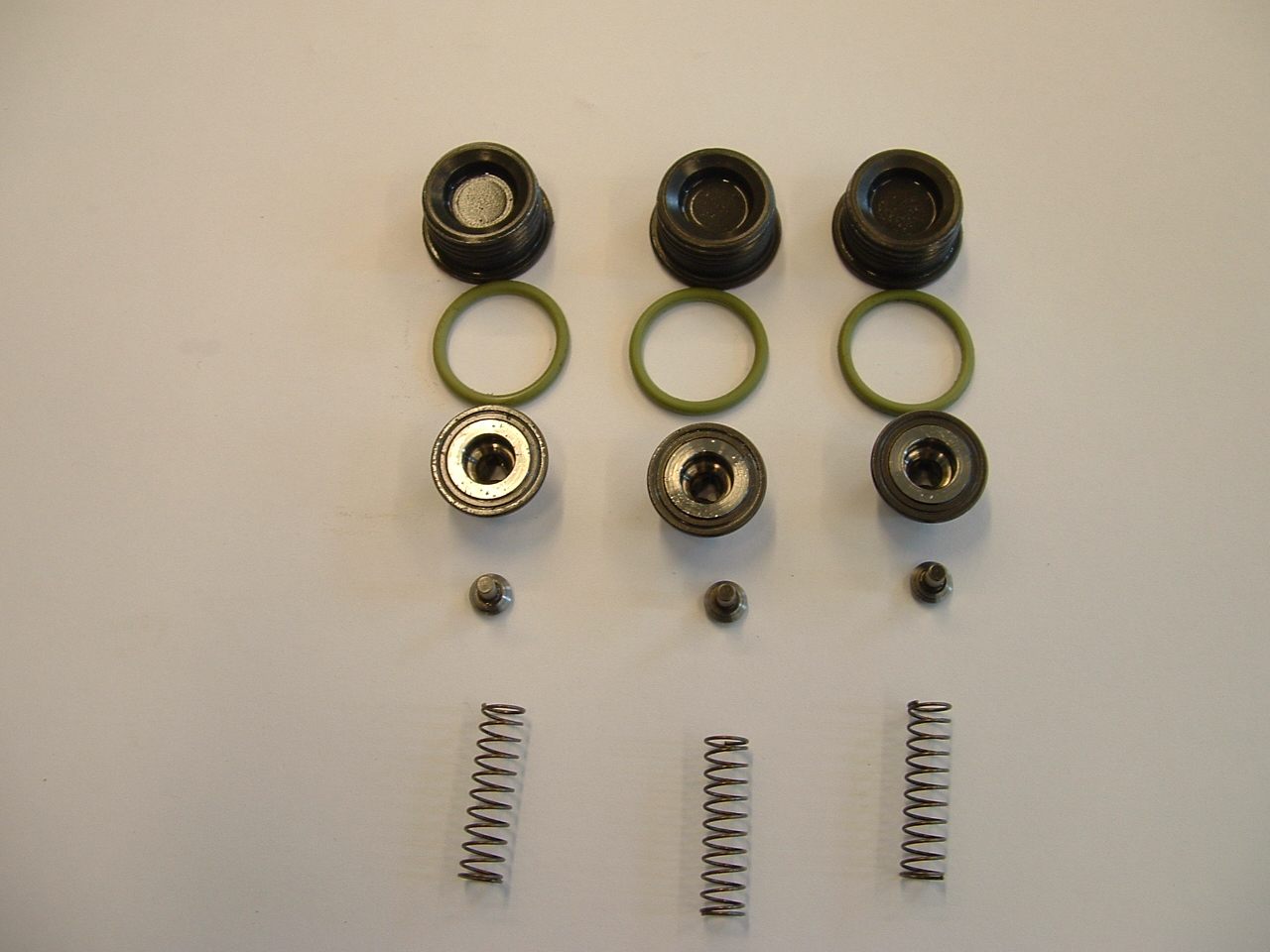

http://www.rapsinfo.de/tmp/CP3_Saugventile_komplett.jpg

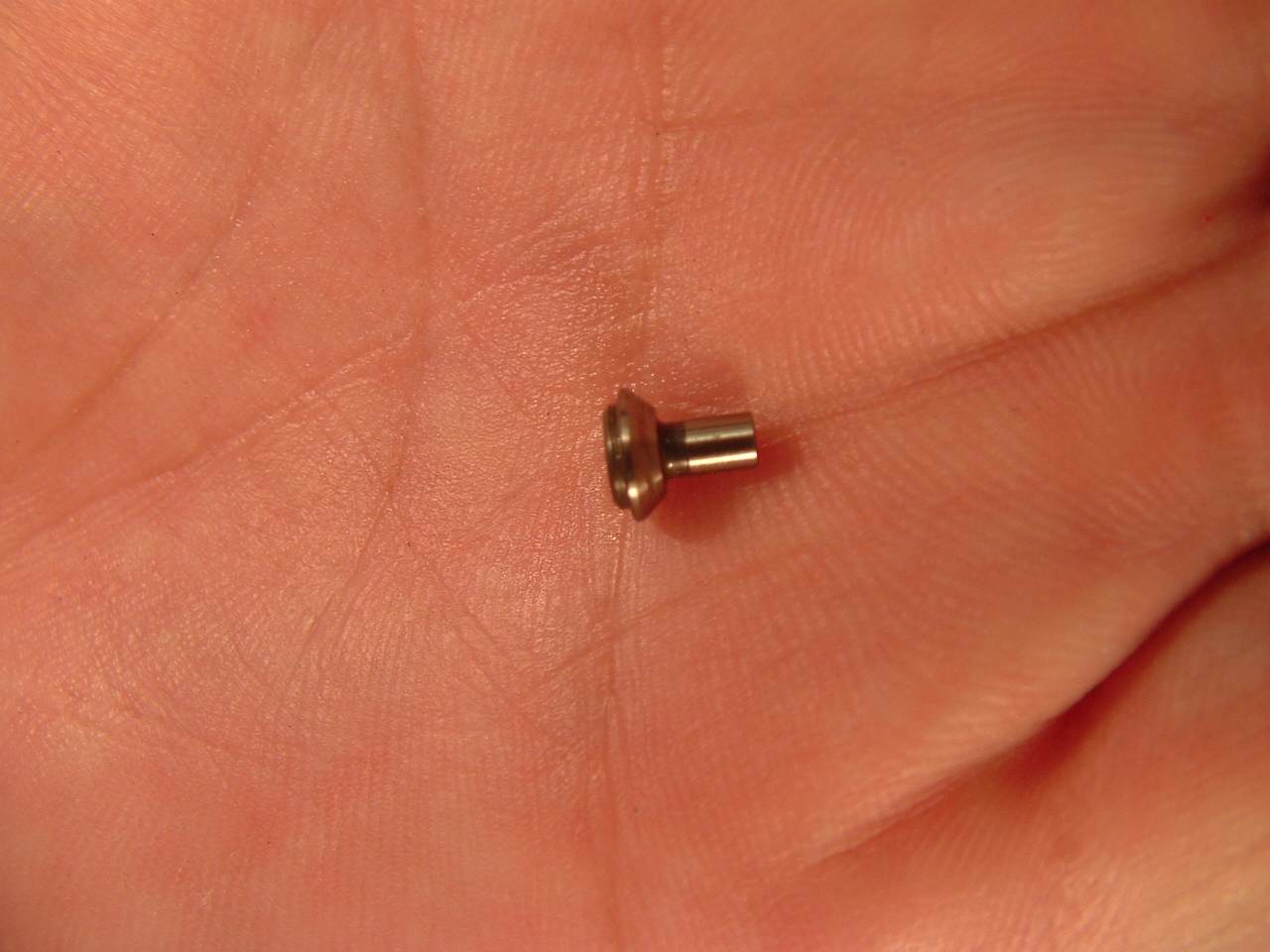

http://www.rapsinfo.de/tmp/CP3_Innenteil_Saugventil.jpg

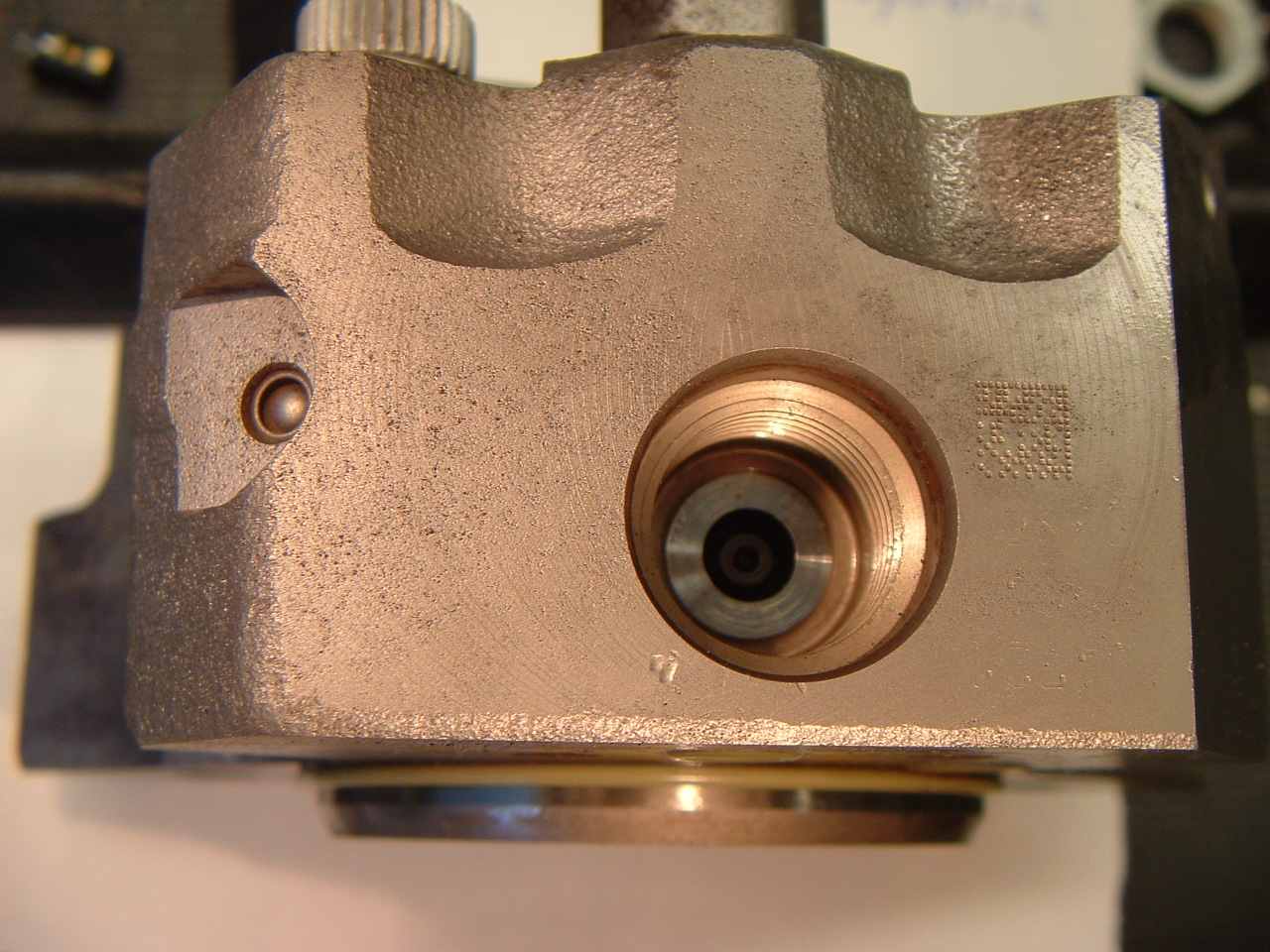

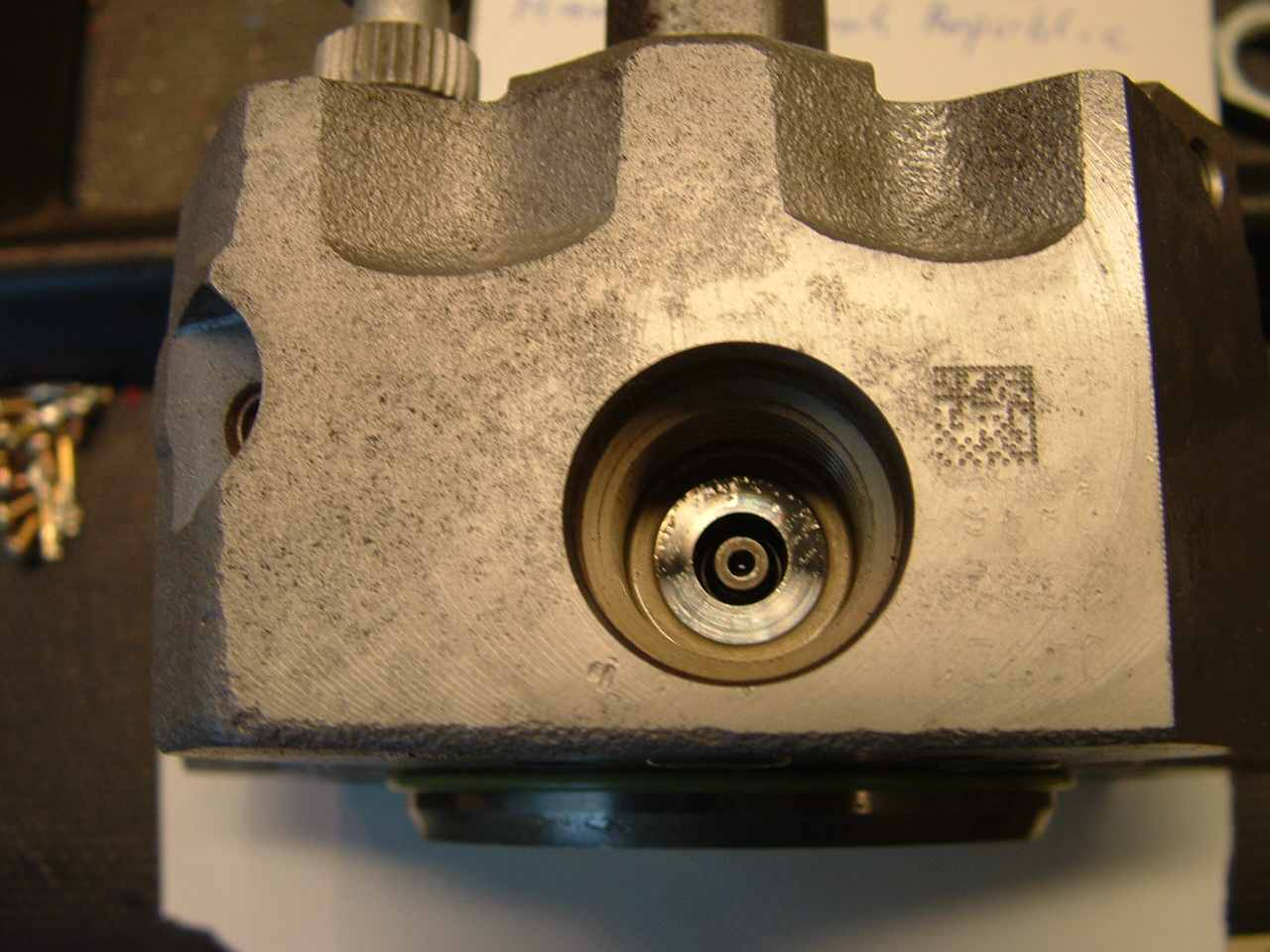

Der Sitz eines der Zulaufventile im Gehäuse.

http://www.rapsinfo.de/tmp/CP3_Sitz_Saugventil_1.jpg

http://www.rapsinfo.de/tmp/CP3_Sitz_Saugventil_2.jpg

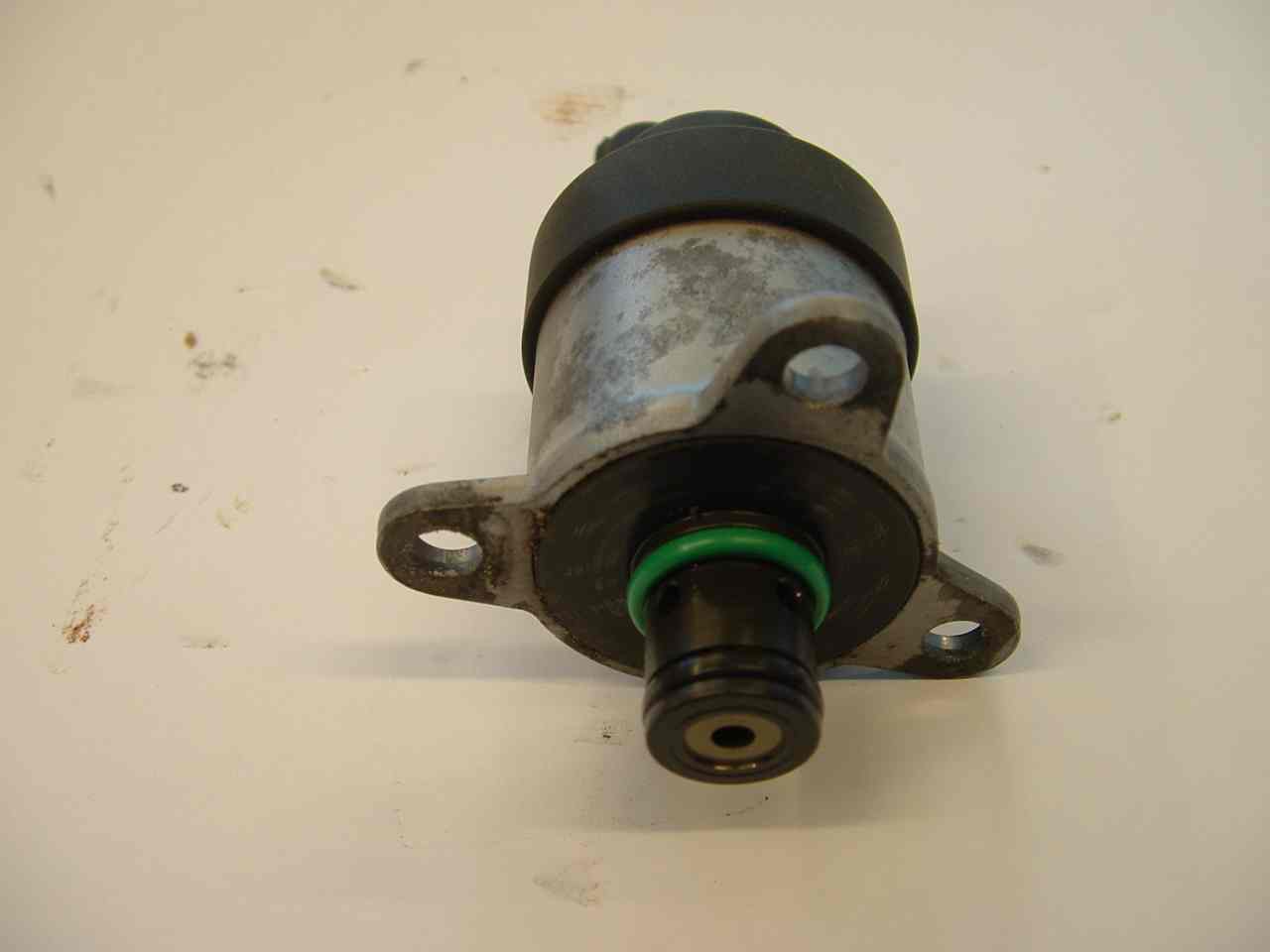

Der Mengenregler (heisst er so ?) und sein Sitz am Vorderteil.

http://www.rapsinfo.de/tmp/CP3_Zulaufregler_1.jpg

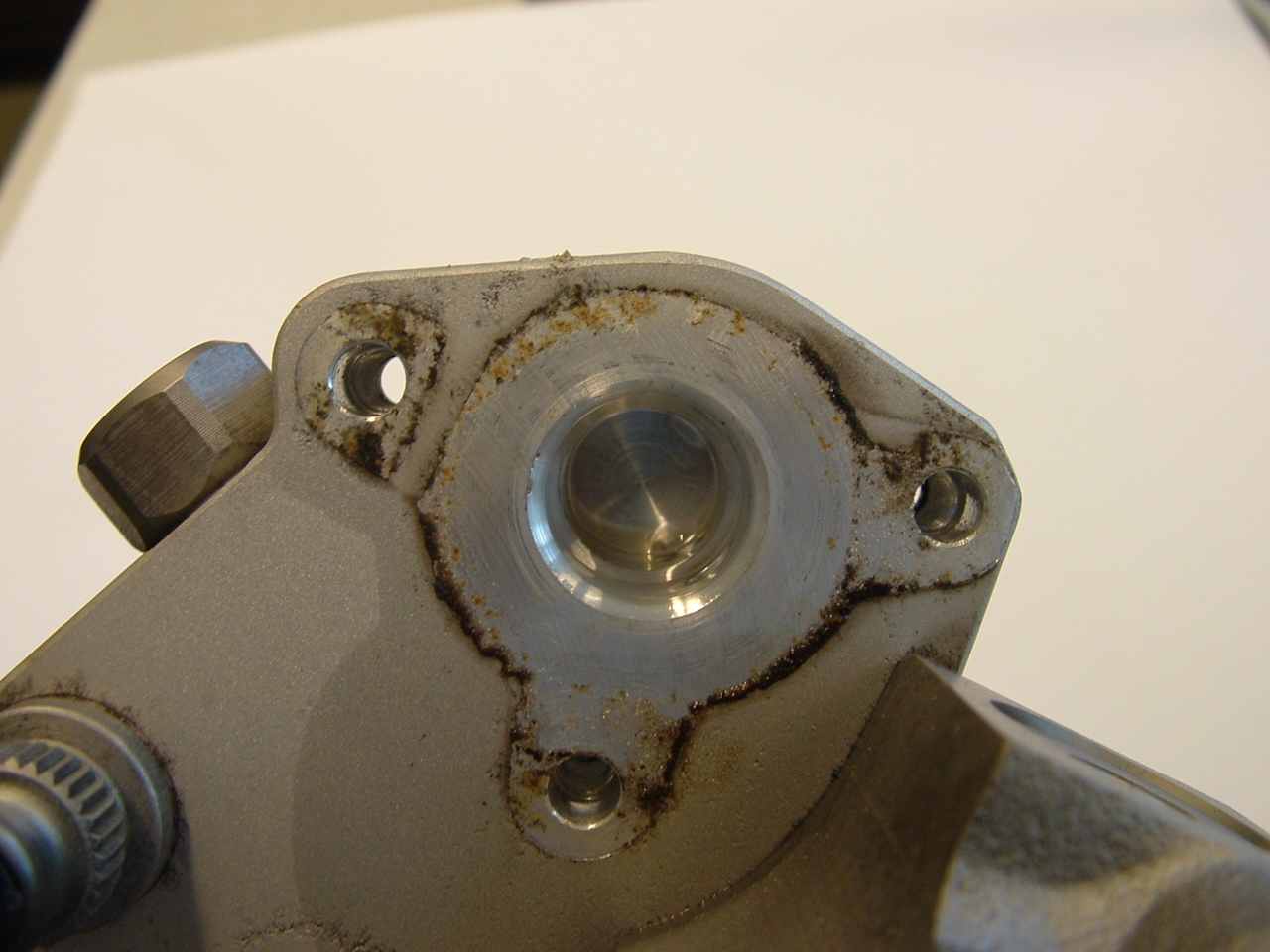

http://www.rapsinfo.de/tmp/CP3_Sitz_Zulaufregler.jpg

Es ist an keinem der beweglichen Teile irgend eine
Spur einer Fressstelle oder Lagerschaden ersichtlich.
Daher vermute ich den Fehler nicht im Bereich der
zerlegten Mechanik, sondern in den Teilen die ich bisher
noch nicht zerlegt habe, oder nicht prüfen kann.
(Mengenregler und noch nicht demontierte Ventile))

Wie die Pumpenelemente ausgebaut werden, habe ich
noch nicht herausgefunden. Ich möchte die Teile
aber nicht zerstören.

Die weitere Demontage der Pumpe werde ich erst machen, wenn ich
die dazu nötigen Informationen beisammen habe.

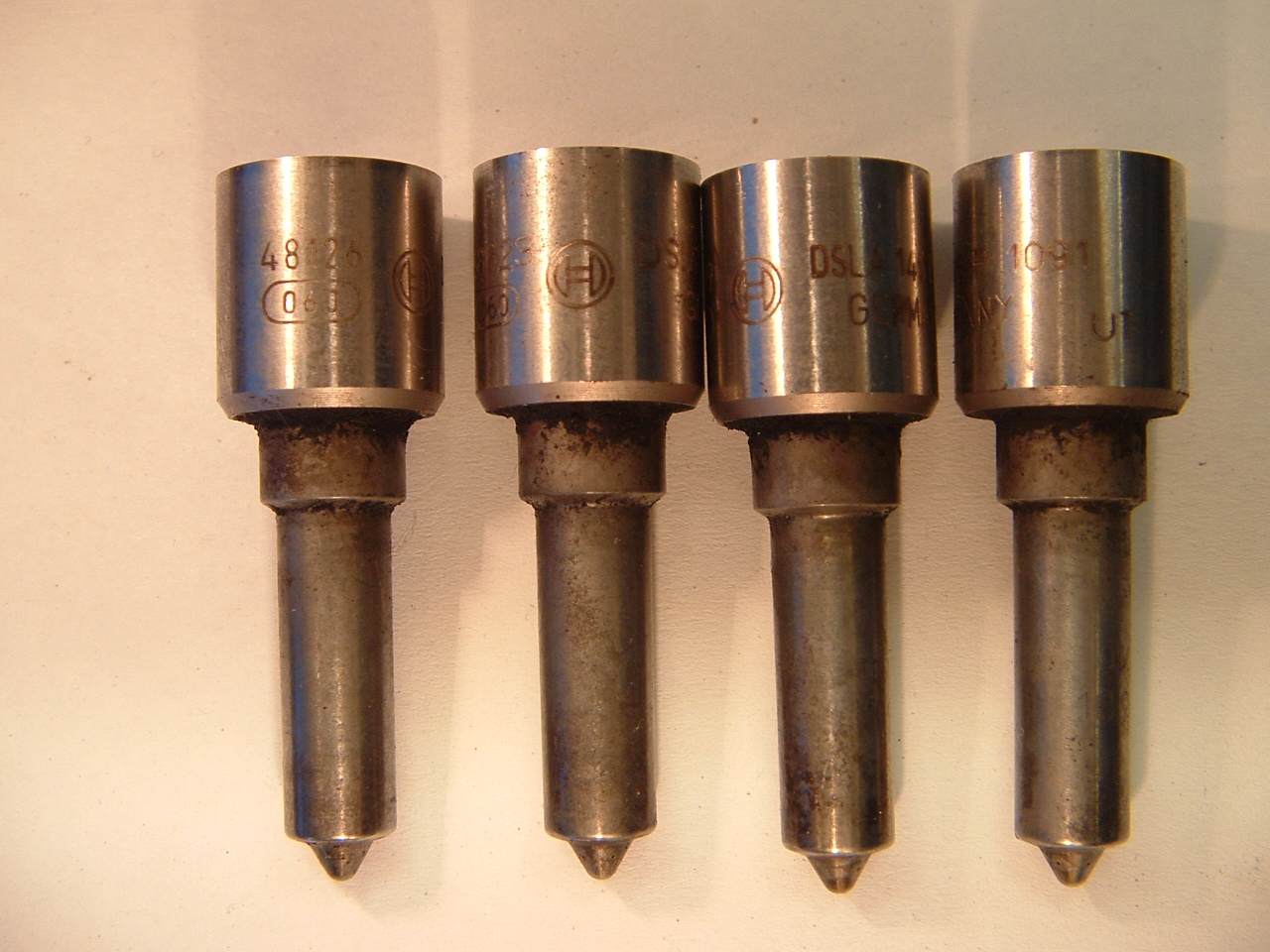

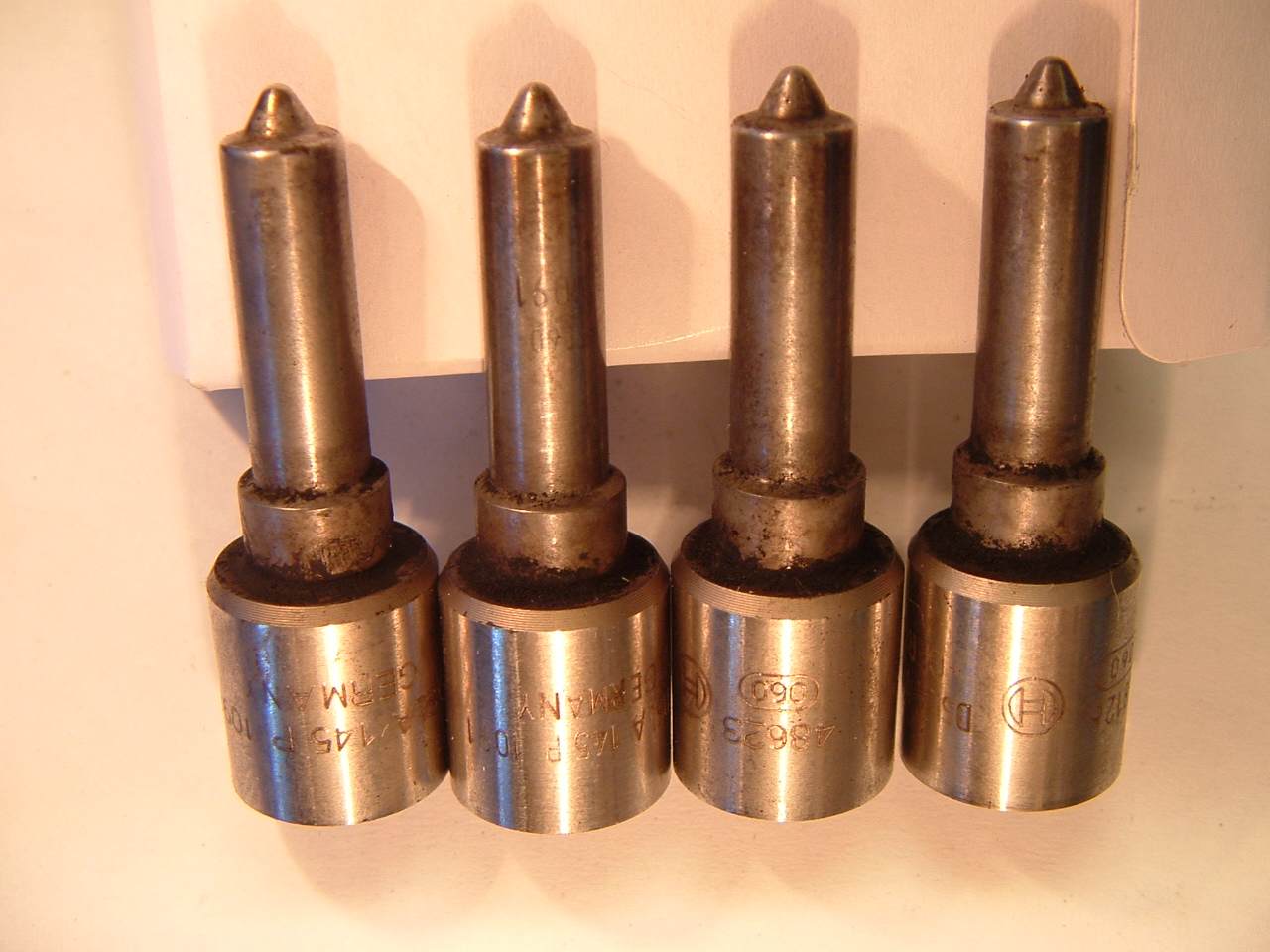

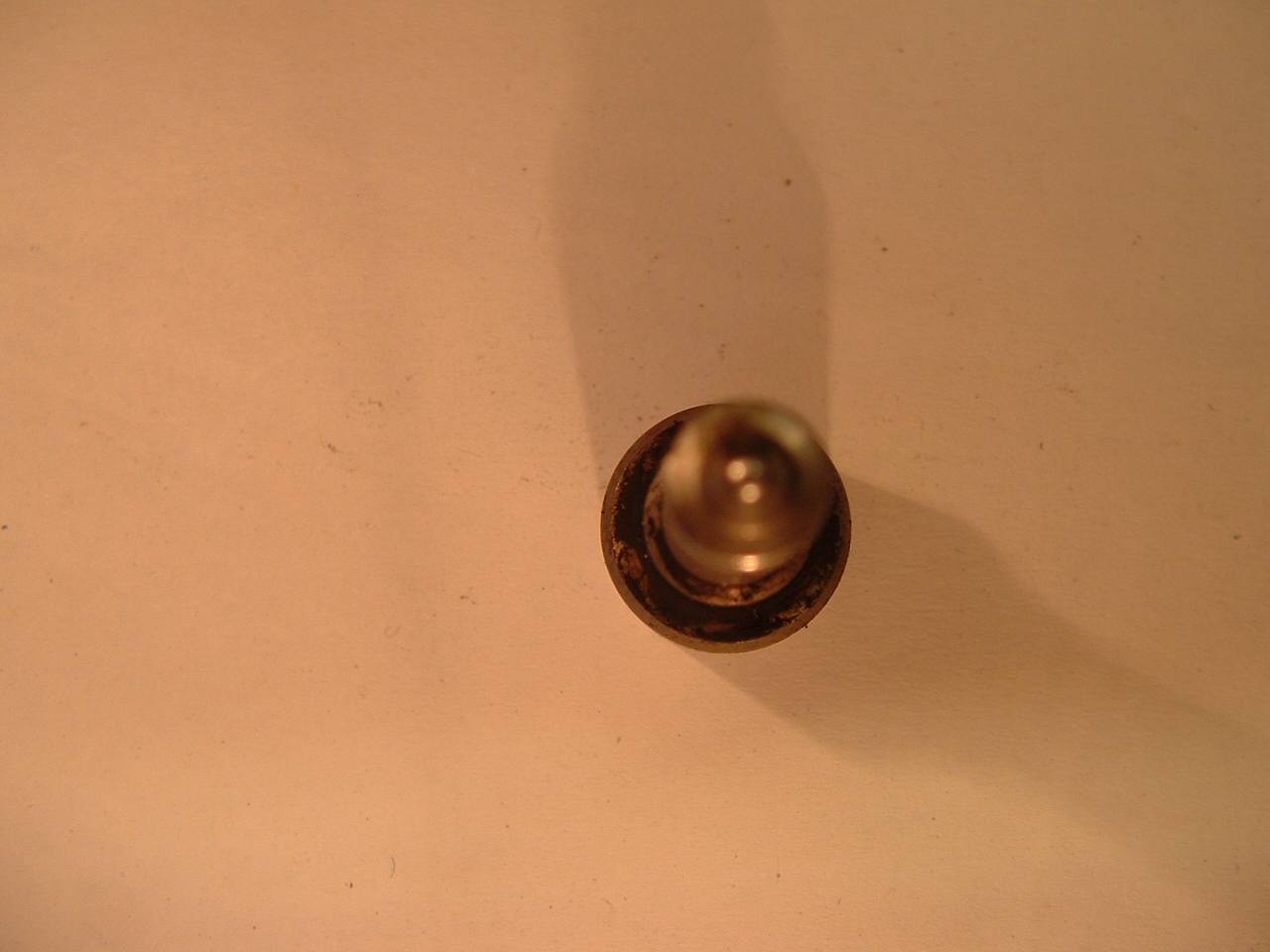

Und jetzt noch einige Bilder von den Düseneinsätzen,
die mit der Pumpe in Betrieb waren. ( DSLA 145 P )
Über deren Funktionszustand kann ich nichts berichten,
denn ich habe keinen Halter, in den ich so eine Düse
einsetzen könnte, um sie dann zu prüfen zu können.
ein Druckprüfgerät steht mir aber doch zur Verfügung.

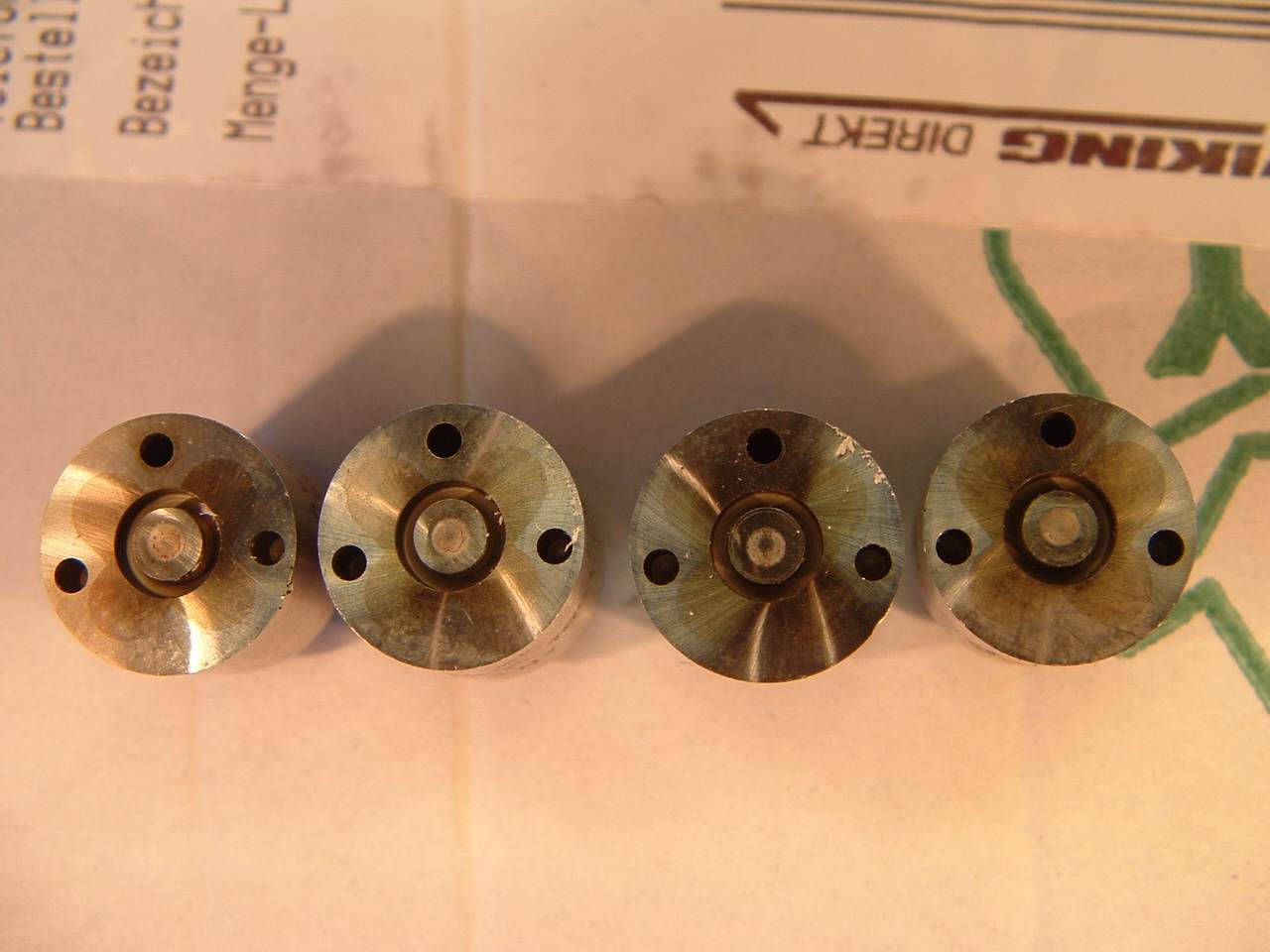

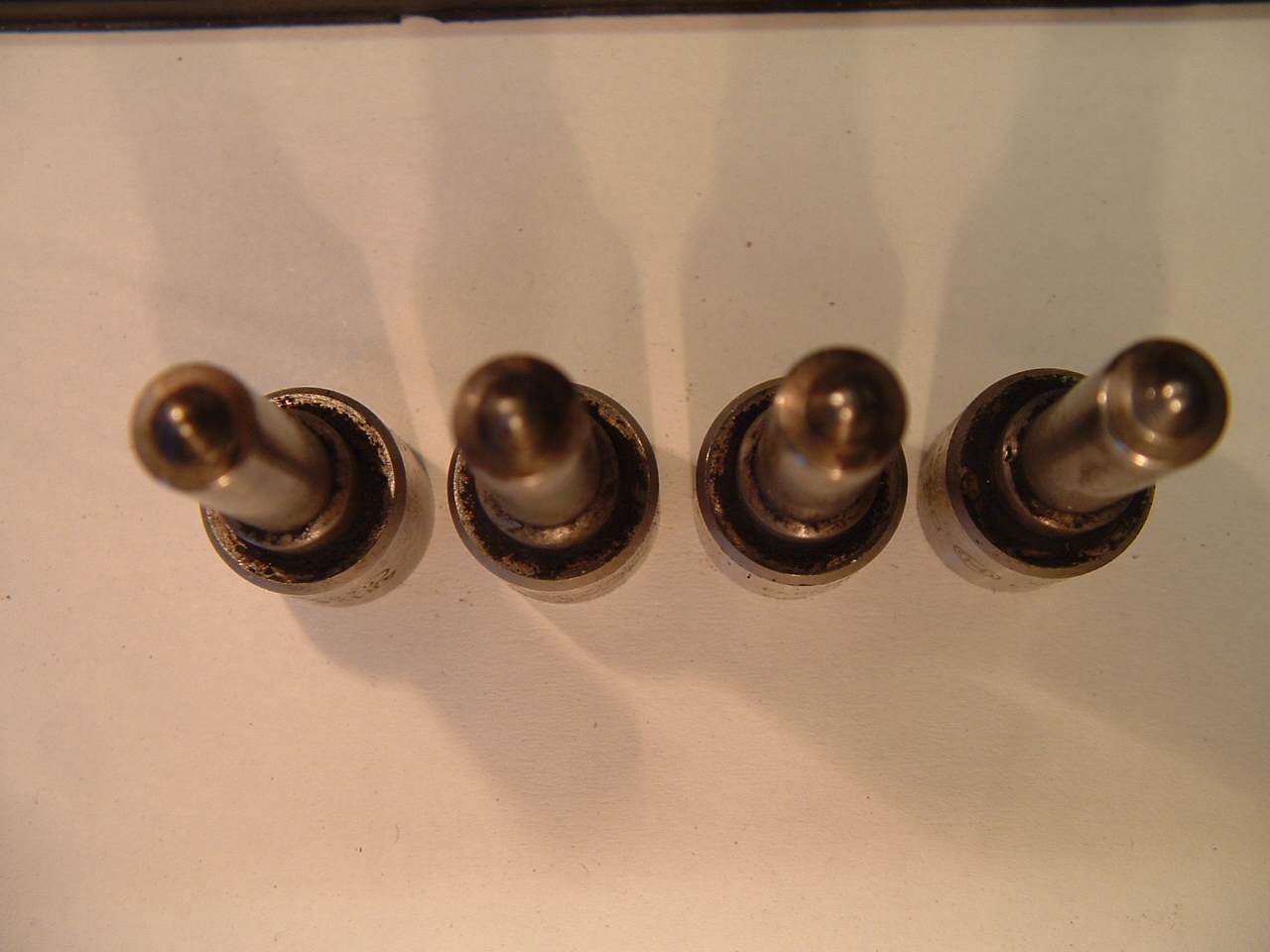

http://www.rapsinfo.de/tmp/CP3_D%FCse_1.jpg

http://www.rapsinfo.de/tmp/CP3_D%FCsen_1.jpg

http://www.rapsinfo.de/tmp/CP3_D%FCsen_2.jpg

http://www.rapsinfo.de/tmp/CP3_D%FCsen_3.jpg

http://www.rapsinfo.de/tmp/CP3_D%FCsen_4.jpg


Das war es fürs Erste.

Gruß
Diethelm
